Montage d’une télévision cathodique (CRT) n&b en kit ZX2035

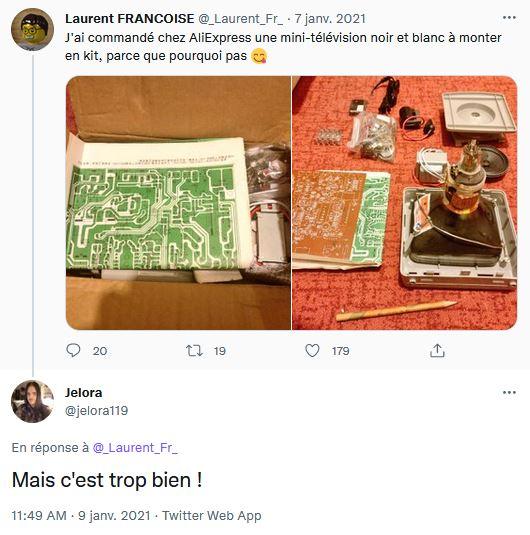

Il y a un peu plus d’un an, en Janvier 2021, je suis tombé sur un Tweet de quelqu’un avait reçu un kit chinois commandé sur Aliexpress pour monter soi-même une télévision cathodique n&b soi-même.
Je suis tombé à la renverse quand j’ai vu ça !
Certes, c’est une petite télé toute simple qui fait juste du noir et blanc et mais je ne pensais pas qu’un kit comme ça pouvait exister un jour !

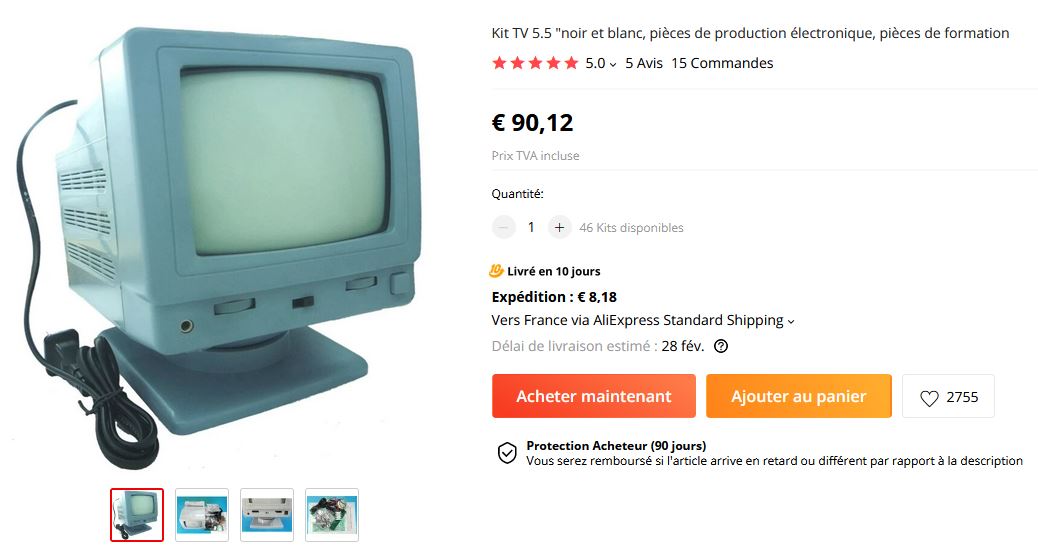

Kit disponible sur Aliexpress : https://fr.aliexpress.com/item/1782606924.html

Il s’agit d’un kit pour monter soit-même une petite télévision noir&blanc similaire à une petite télévision de voyage.
Elle permet de donner une image depuis un signal RF ou depuis son entrée composite.

Dans les kits électroniques qu’on trouve sur Internet, il y a parfois des trucs pas courants et très amusants à faire.
Mais là, quand j’ai vu ça, pouvoir se dire qu’on a déjà monté une télévision cathodique soi-même, c’est pas commun et quelque chose qui m’amuserait bien !

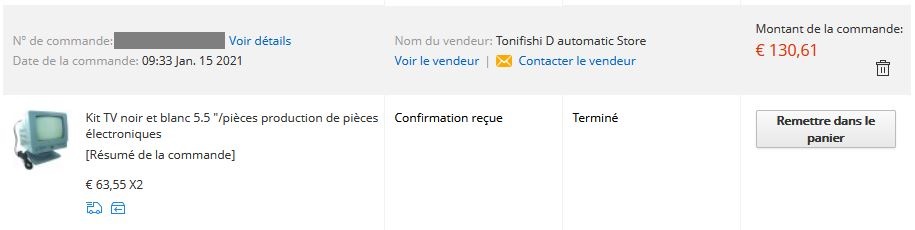

J’ai donc attendu une période de promotion sur Aliexpress (parce que le prix est pas donné quand même) et j’ai commandé un kit pour moi et un autre à offrir à Isobel.
J’ai pu avoir 2 kits à 63,55€ l’unité.


Environ 3 semaines plus tard, les deux kits sont arrivés !IMG_1327.JPEG

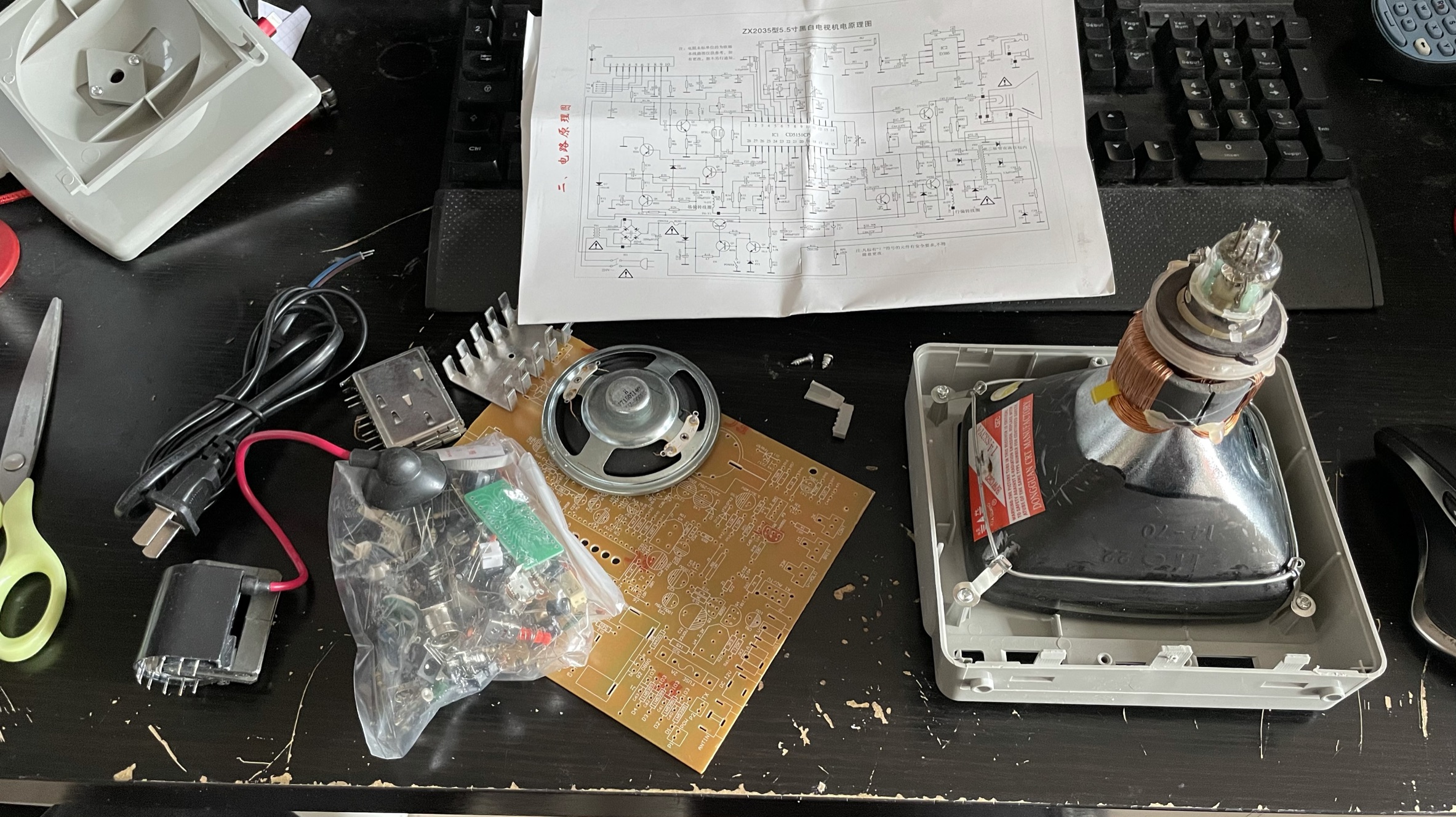

Un kit est composé :
- du CRT déjà monté sur la partie avant du boîtier en plastique ainsi qu’avec les bobines de balayage en place mais NON serrées. Donc il faudra les mettre dans la bonne position quand l’électronique fonctionnera.
- la 2e partie du boîtier en plastique (non présent sur la photo)
- un pied en plastique (en haut à gauche)

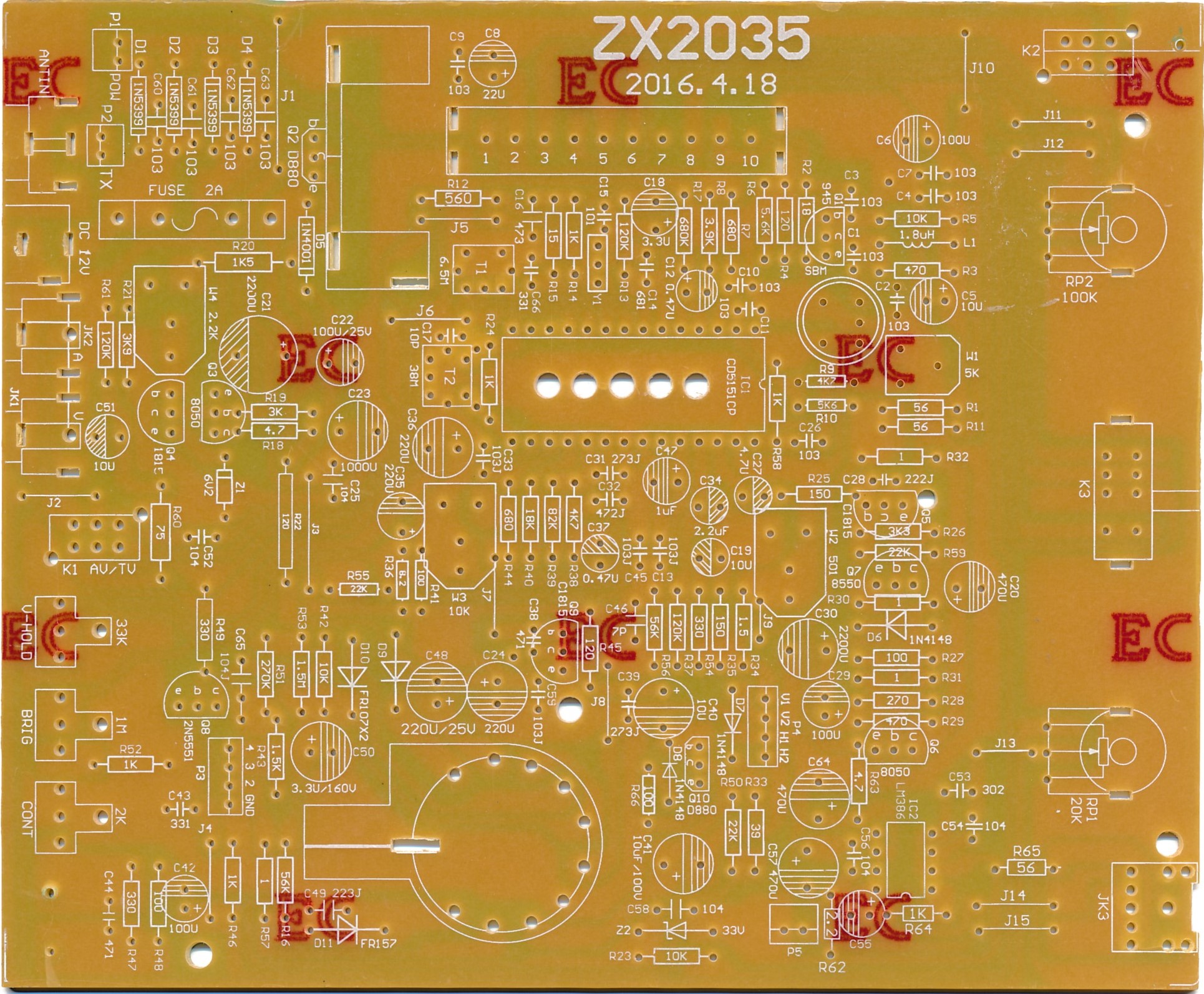

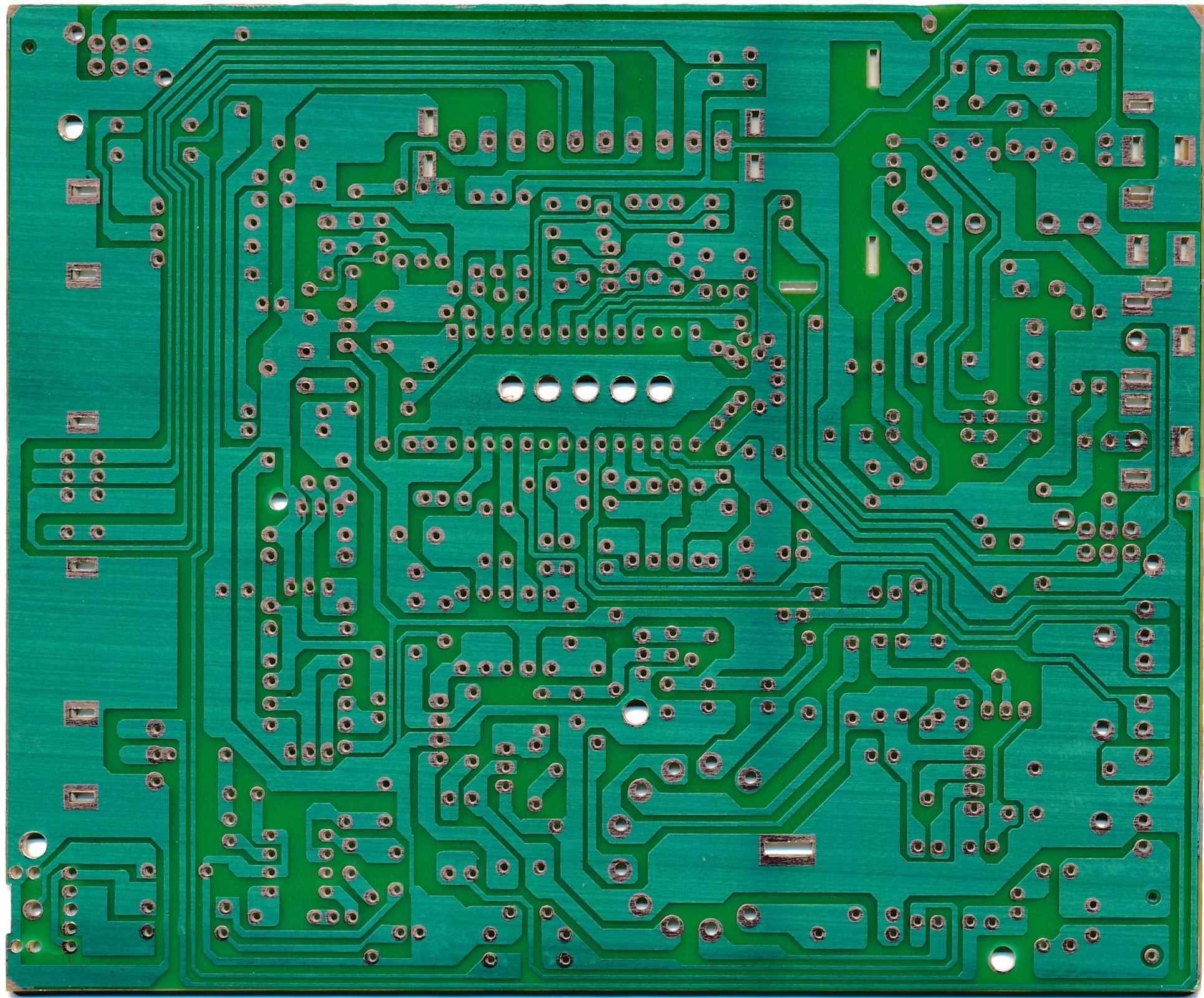

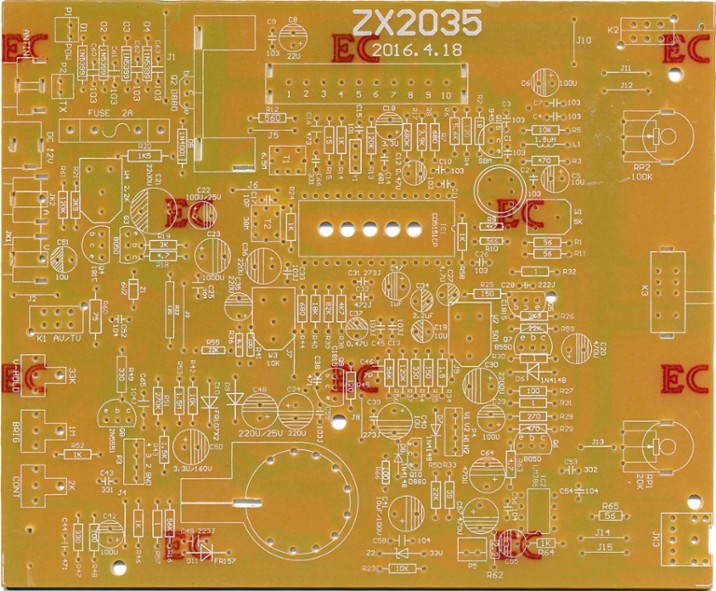

- un PCB marqué « ZX2035 »
- un haut-parleur
- un radiateur pour transistor de puissance
- un module tuner
- une THT
- un câble d’alimentation
- un sachet avec tous les composants

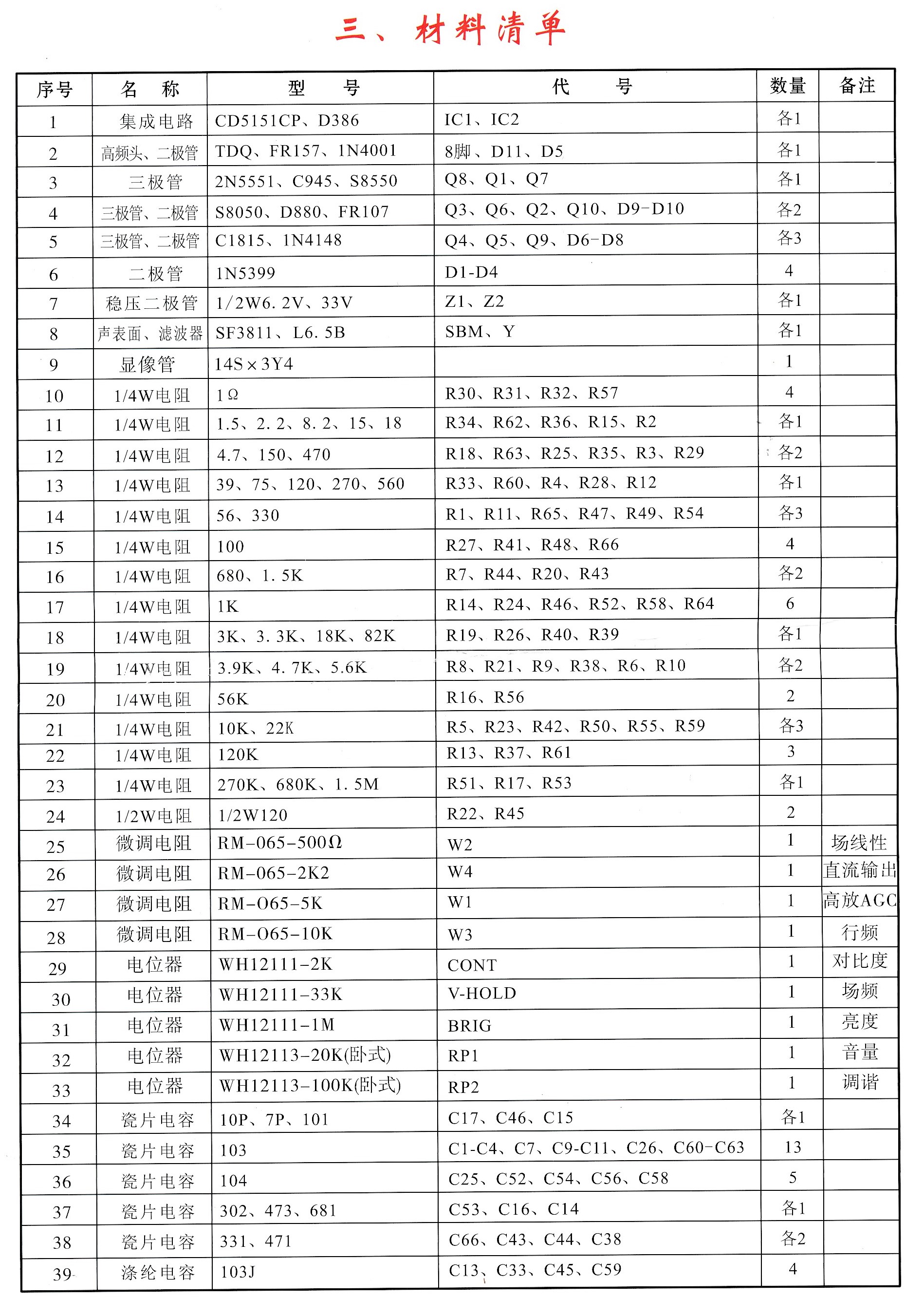

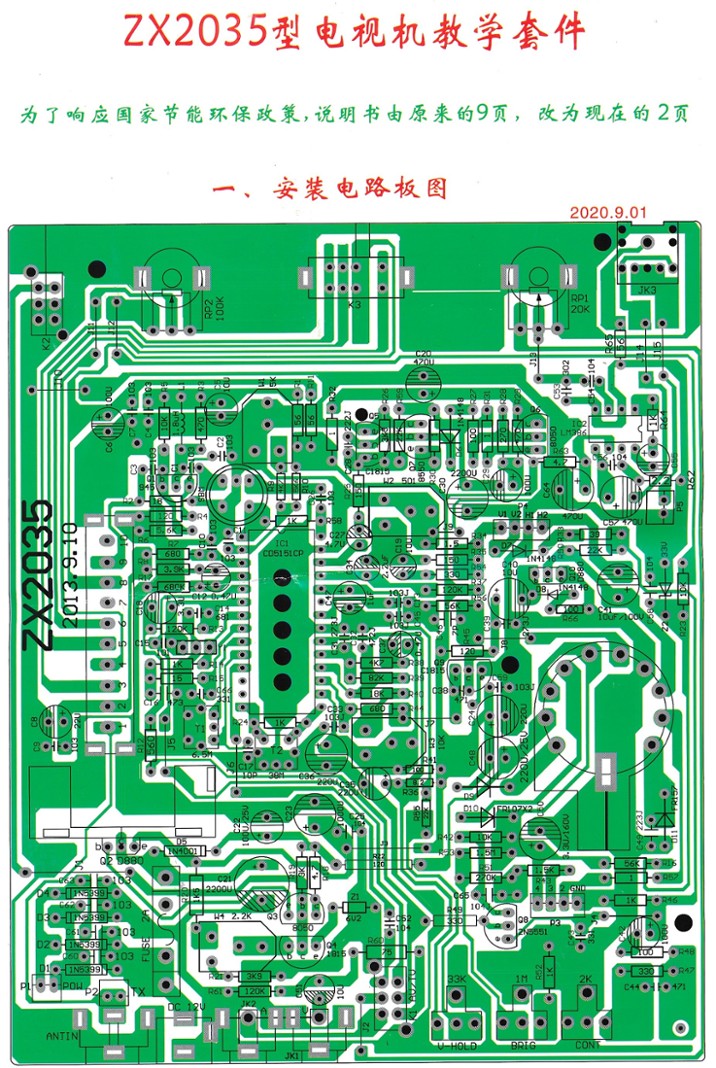

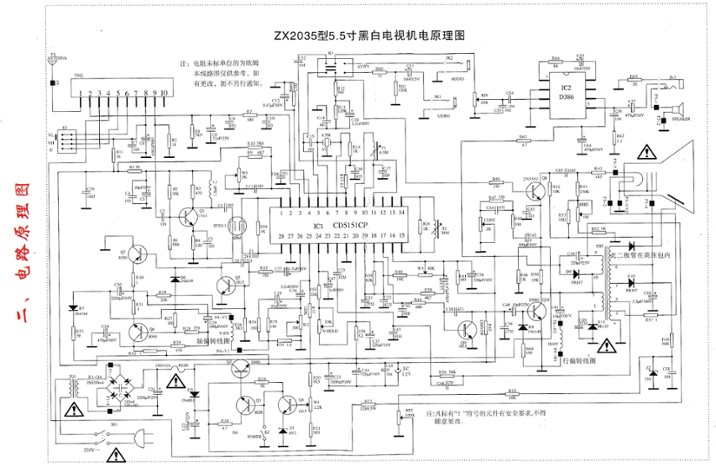

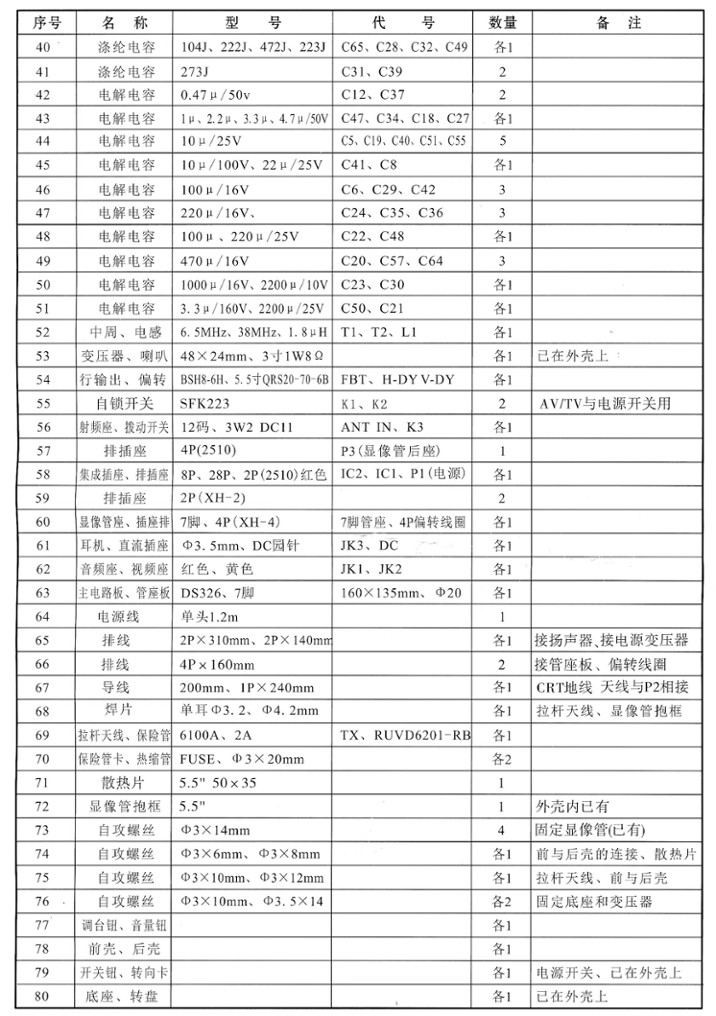

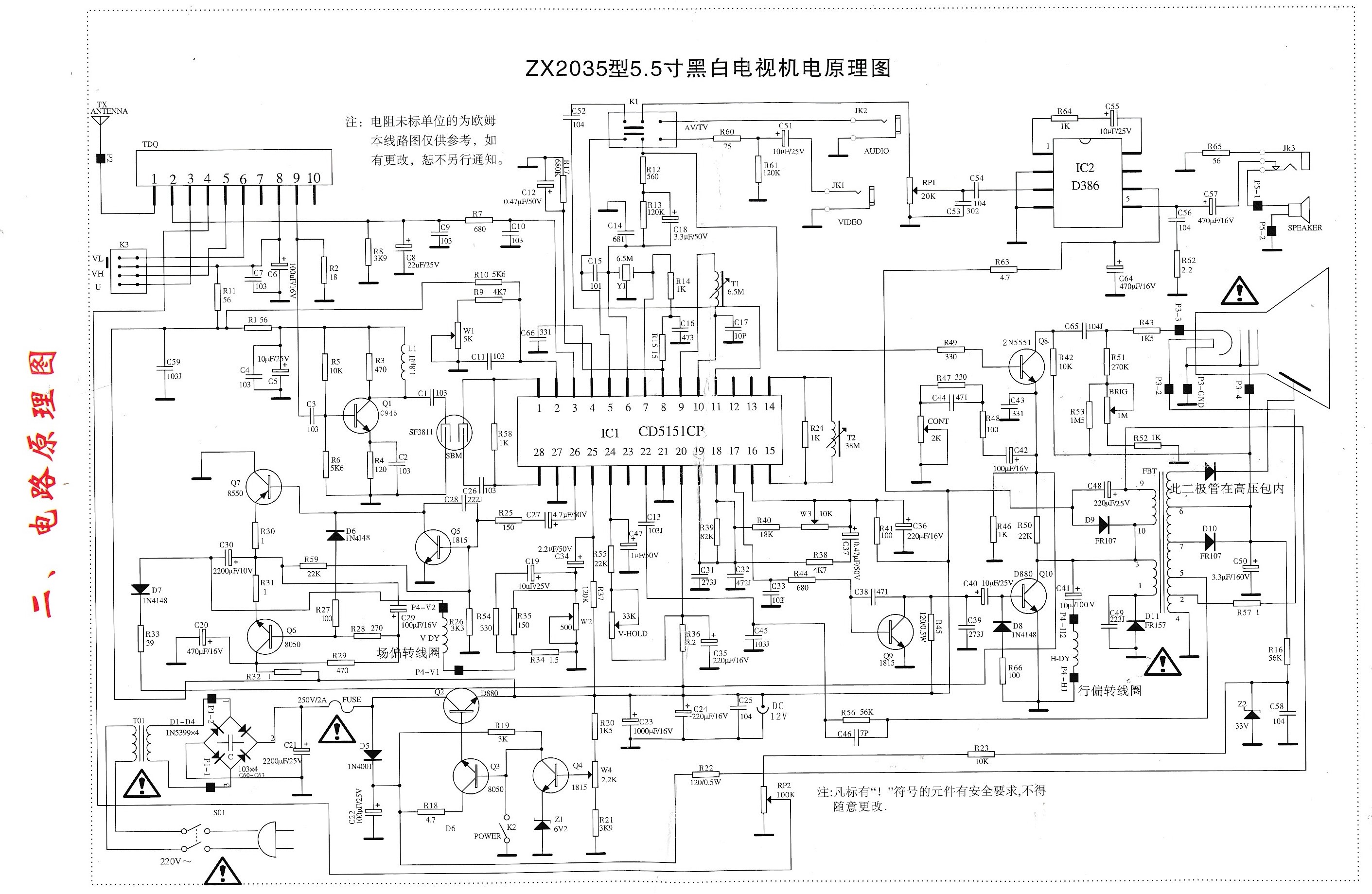

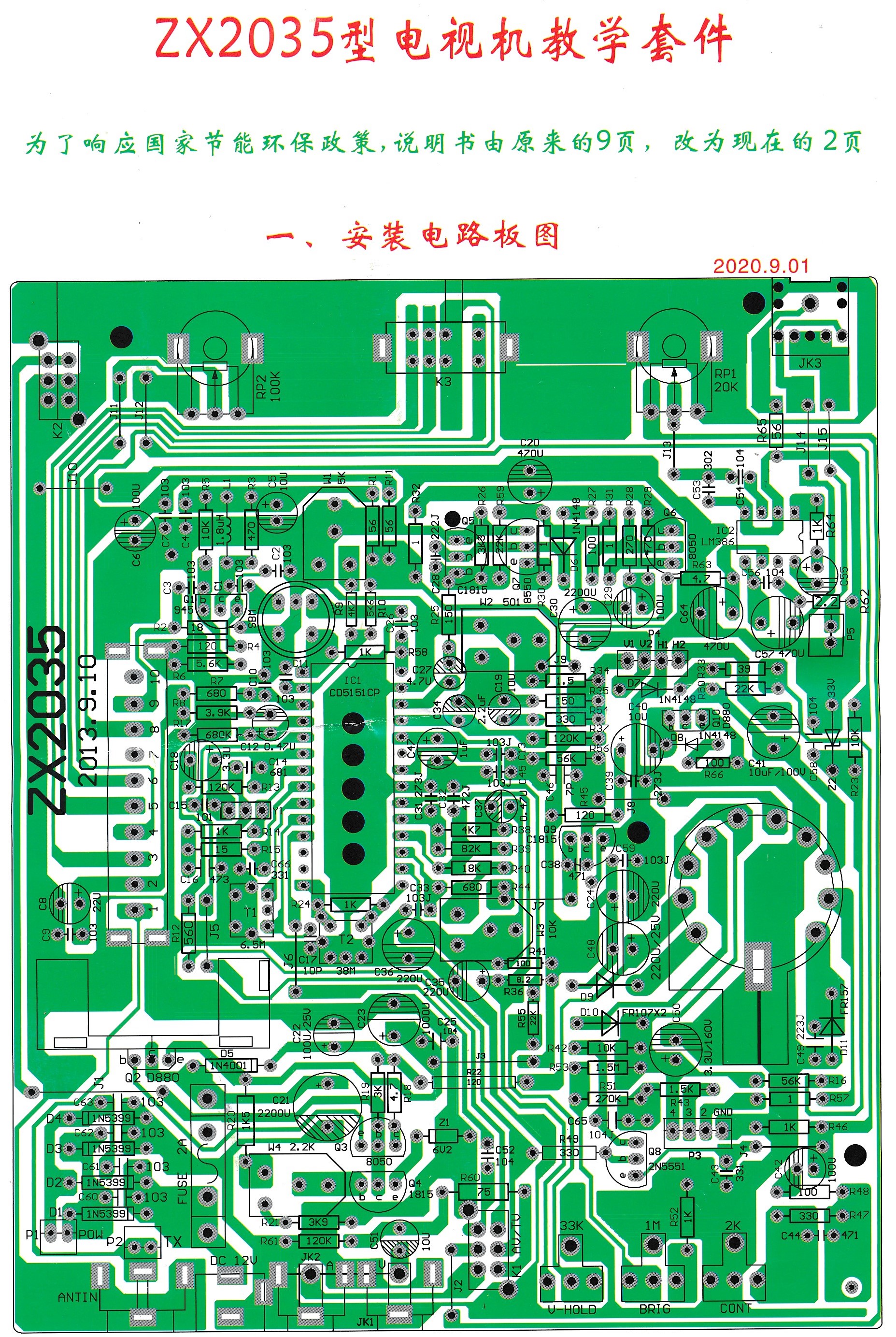

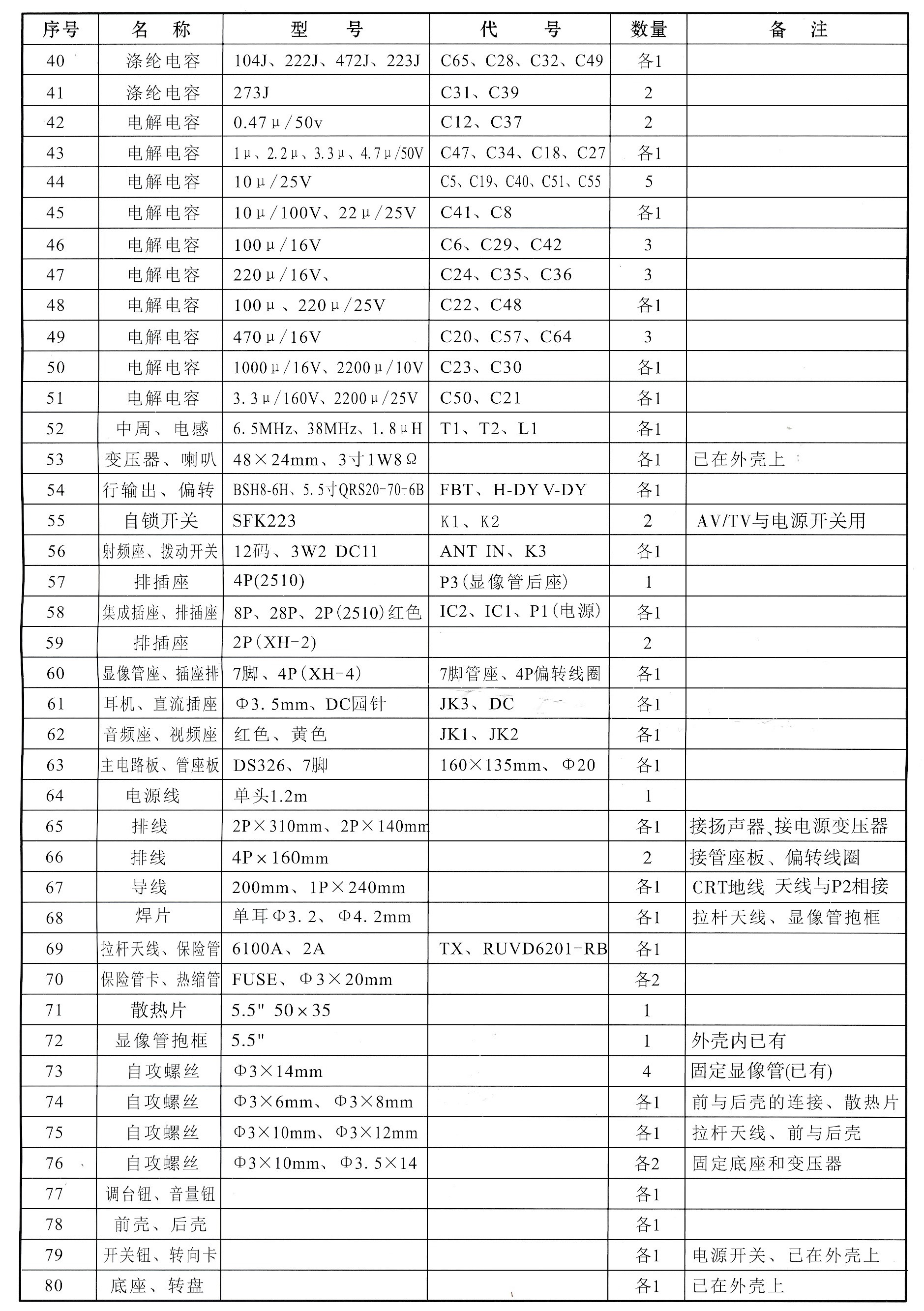

- ainsi qu’une documentation avec le schéma électronique et la liste des composants

IMG_20210227_0003.jpg IMG_20210227_0004.jpg


Le colis n’était pas des mieux protégés et il y a eu un peu de casse de plastiques à l’intérieur.
Heureusement, c’est réparable. Un peu de colle cyanoacrylate en gel et c’est fini.


Les tubes sont restés en bon état ! Ouf …
Sur l’un des kits, l’un des contacts du tube était un peu tordu.
Ça a dû être quand même mouvementé pendant le voyage.


Parmi les retours d’autres personnes qui en commandé, certaines se sont retrouvés avec le CRT cassé à la réception … :(

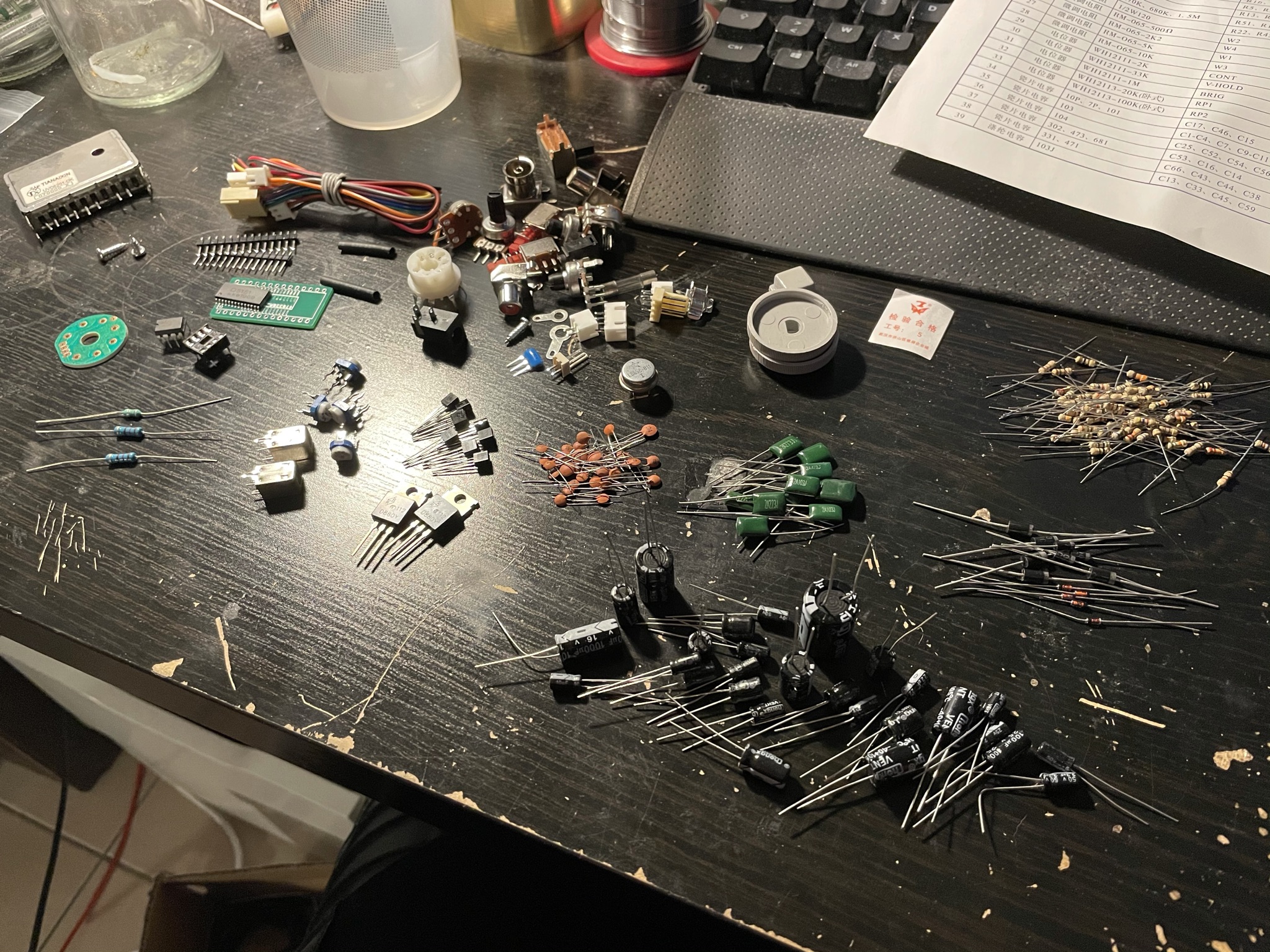

Voici tous les composants à souder :

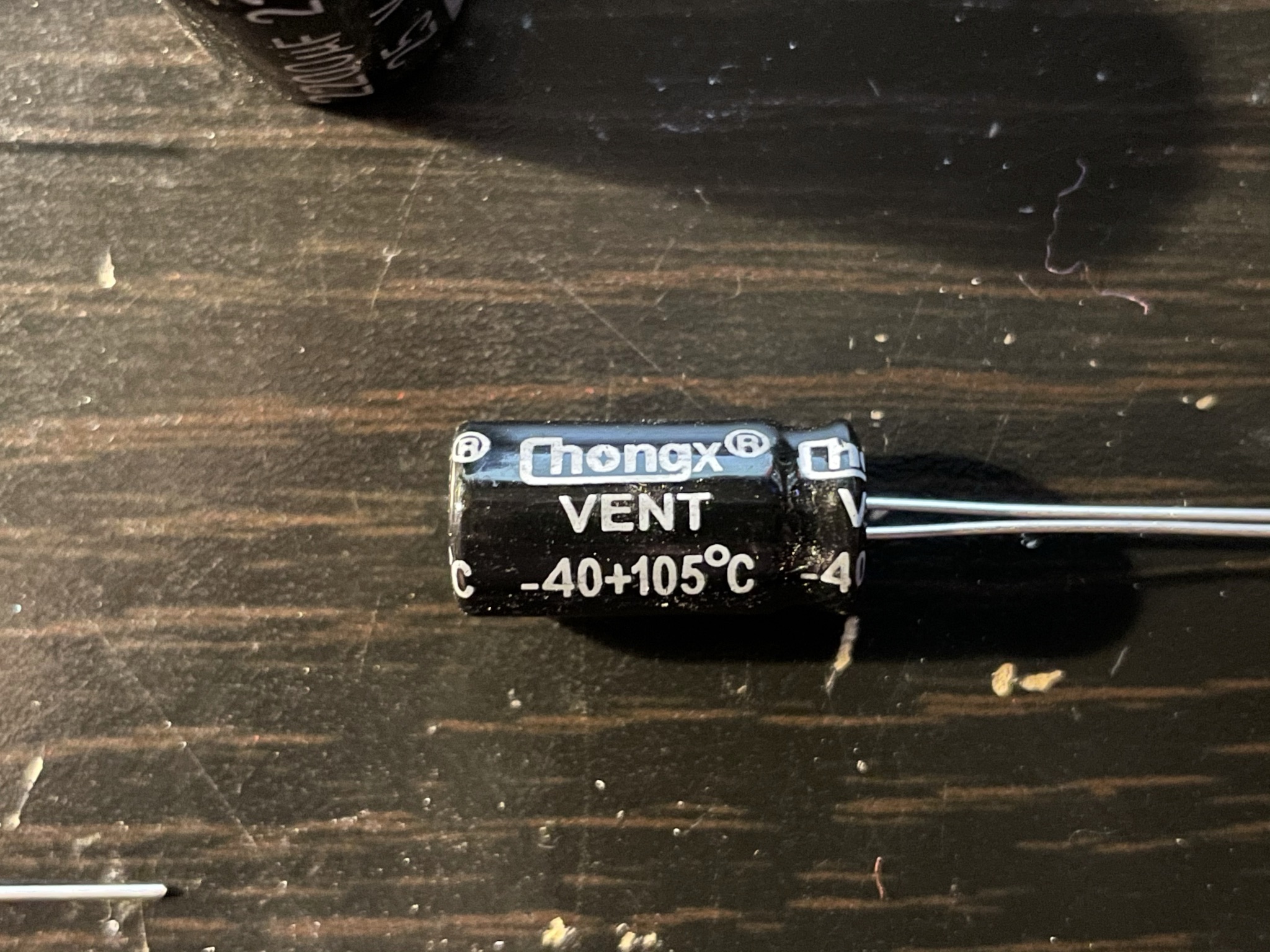

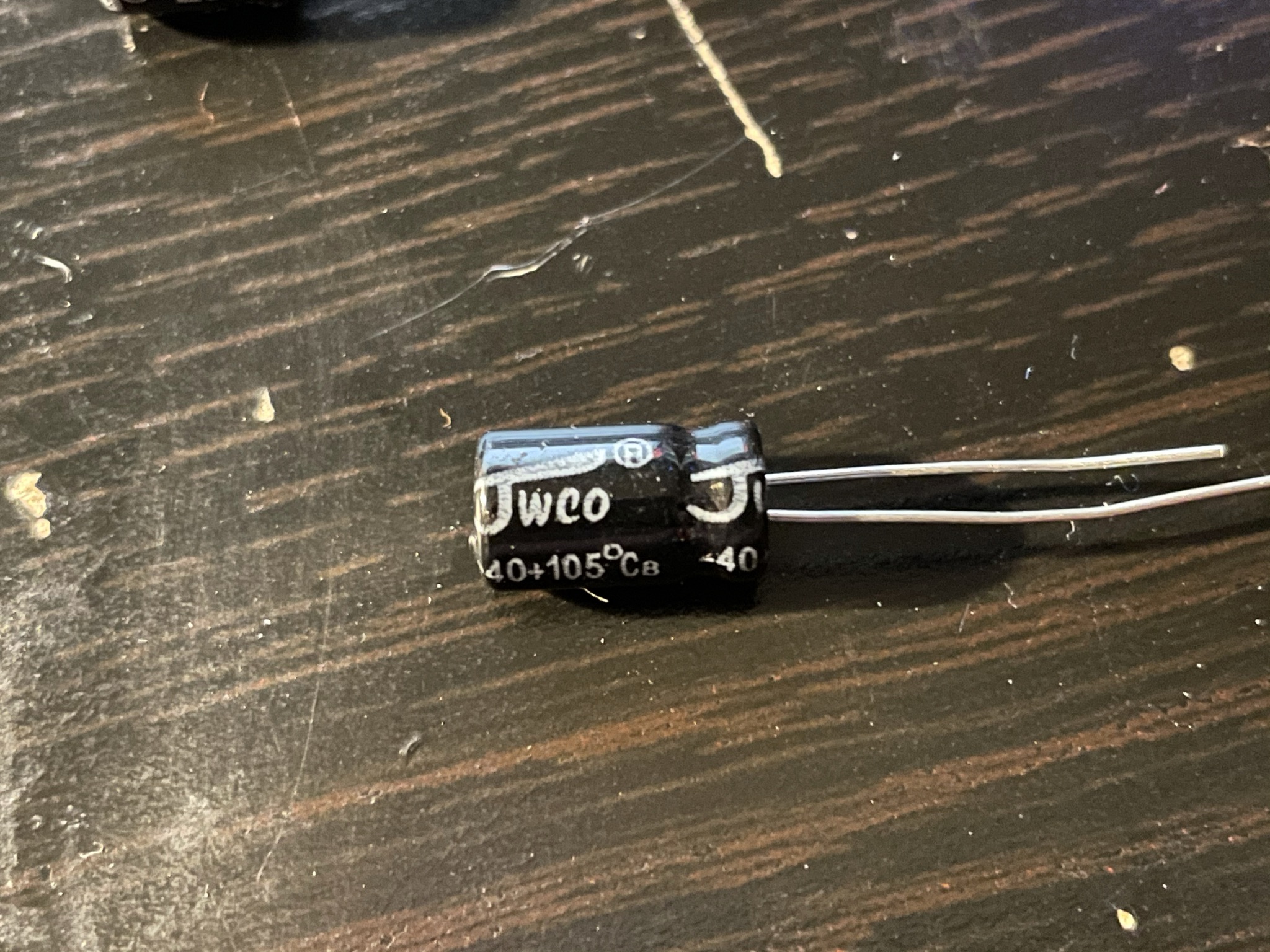

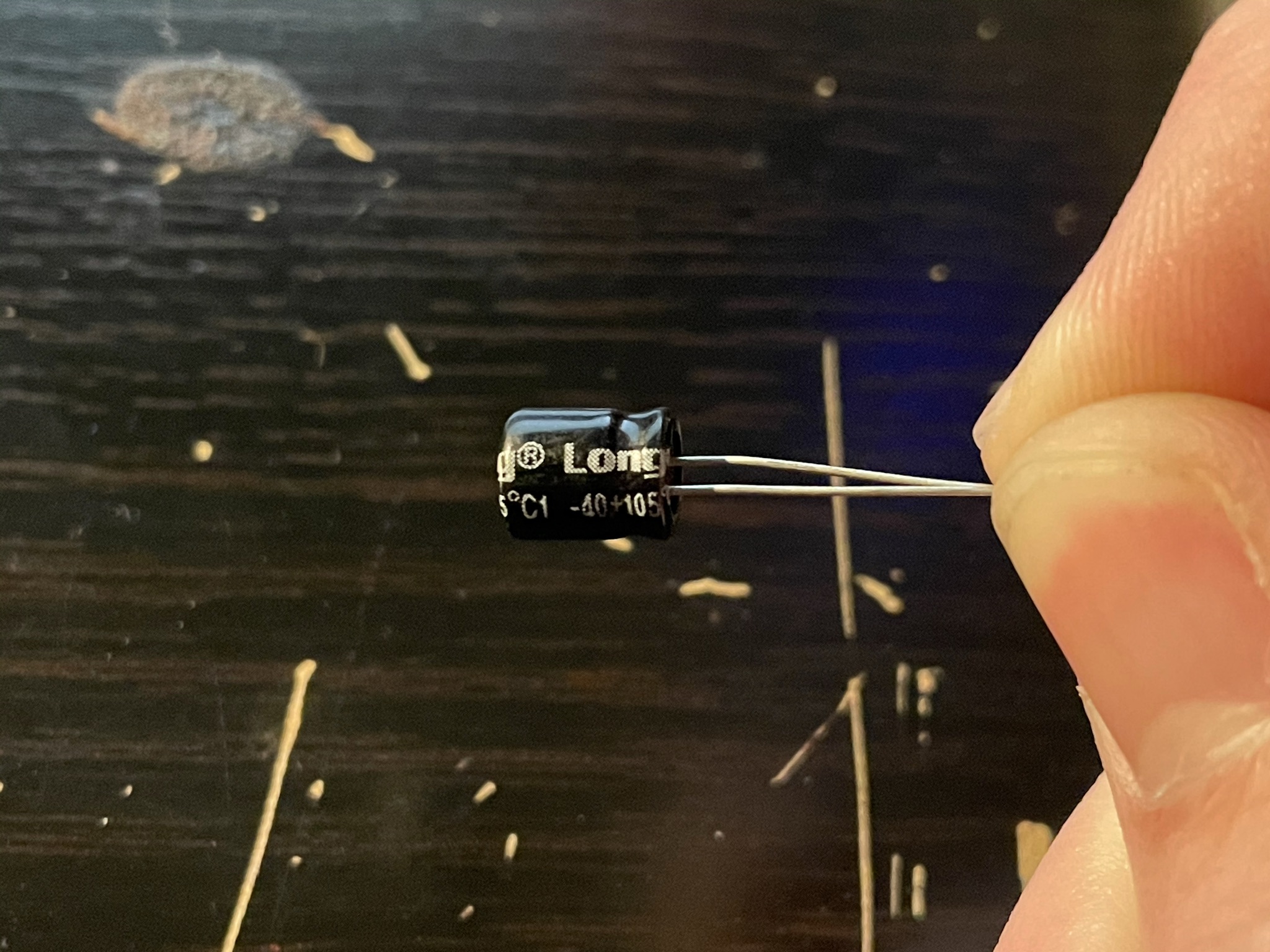

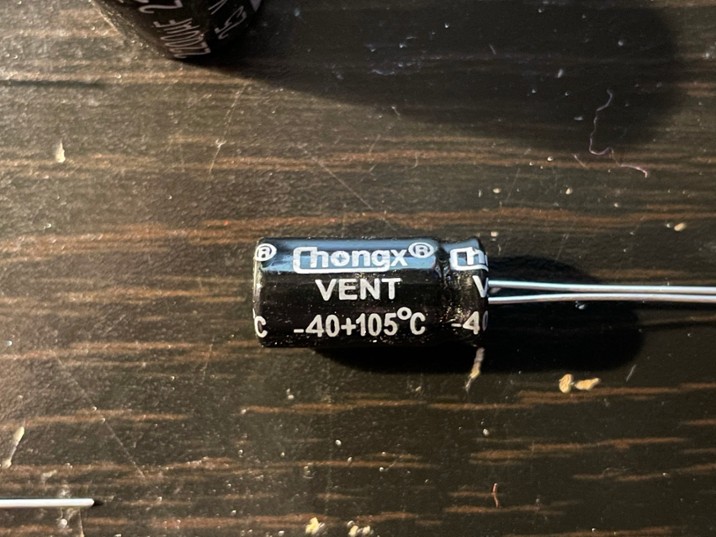

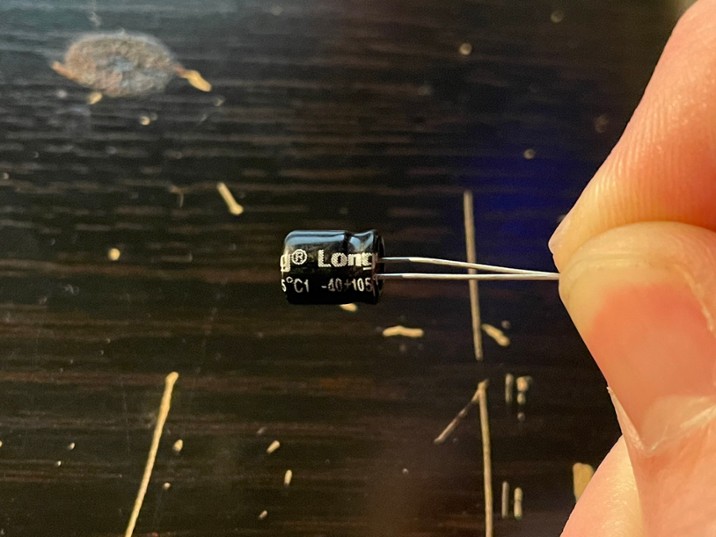

Les condensateurs chimiques inclus dans le kit sont de marque Chongx, Jwco et Long.


Vu que je ne connais pas ces marques de condensateurs et que le kit provient d’Aliexpress, je ne m’attends pas à du haut de gamme.

J’ai trouvé une vidéo où une personne teste des condensateurs Chongx achetés sur Aliexpress.
A leur tension de service, certains explosent !
Je crois que je vais avoir à les remplacer dans pas trop longtemps si je ne veux pas que ma télé explose ! :D

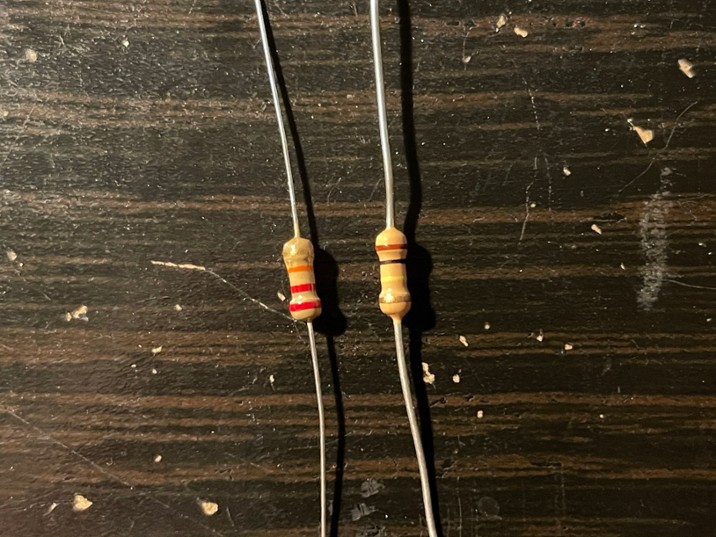

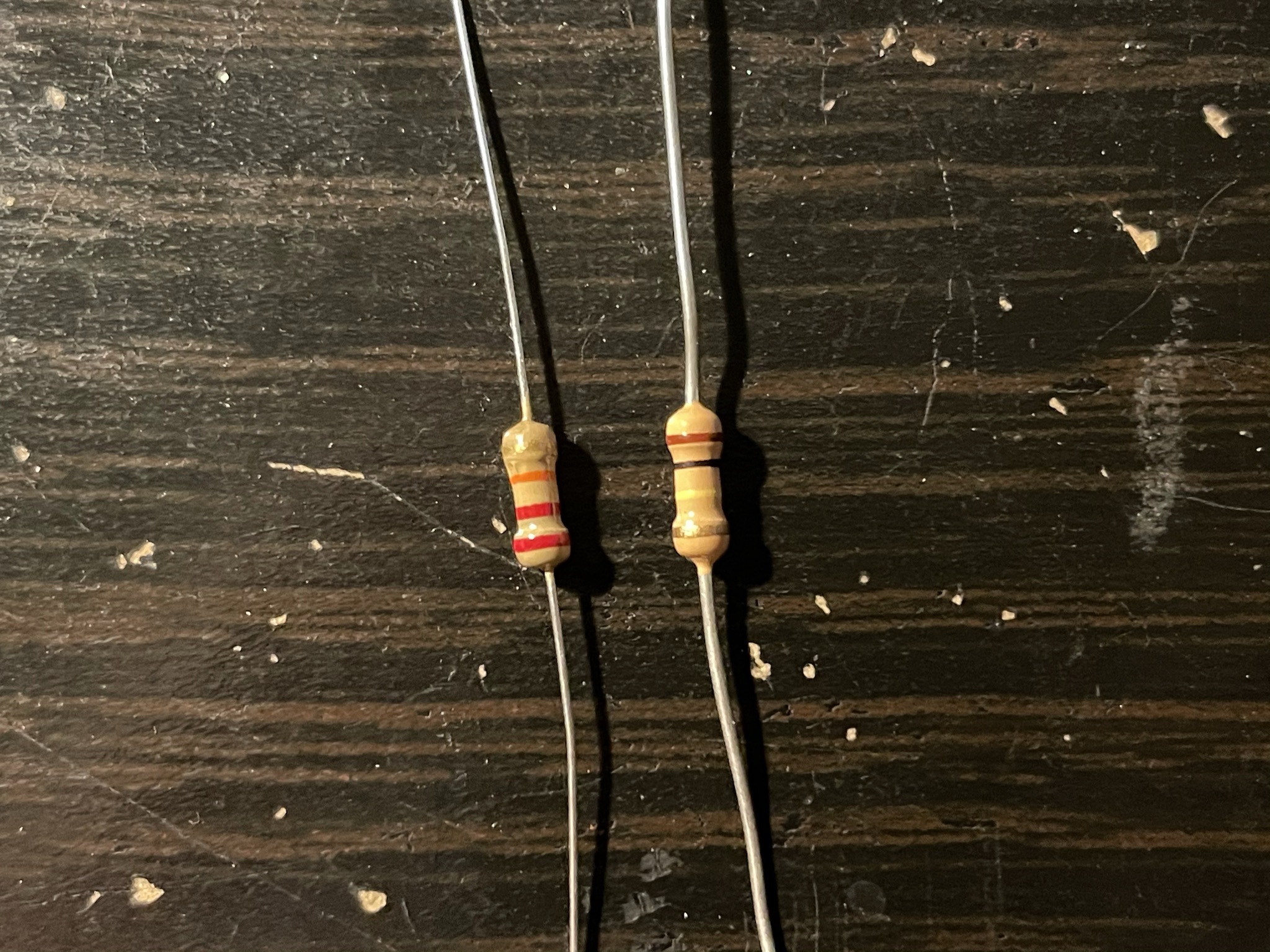

J’ai trouvé également que les fils des résistances 1/4W étaient assez fins par rapport à celles que j’utilise habituellement.

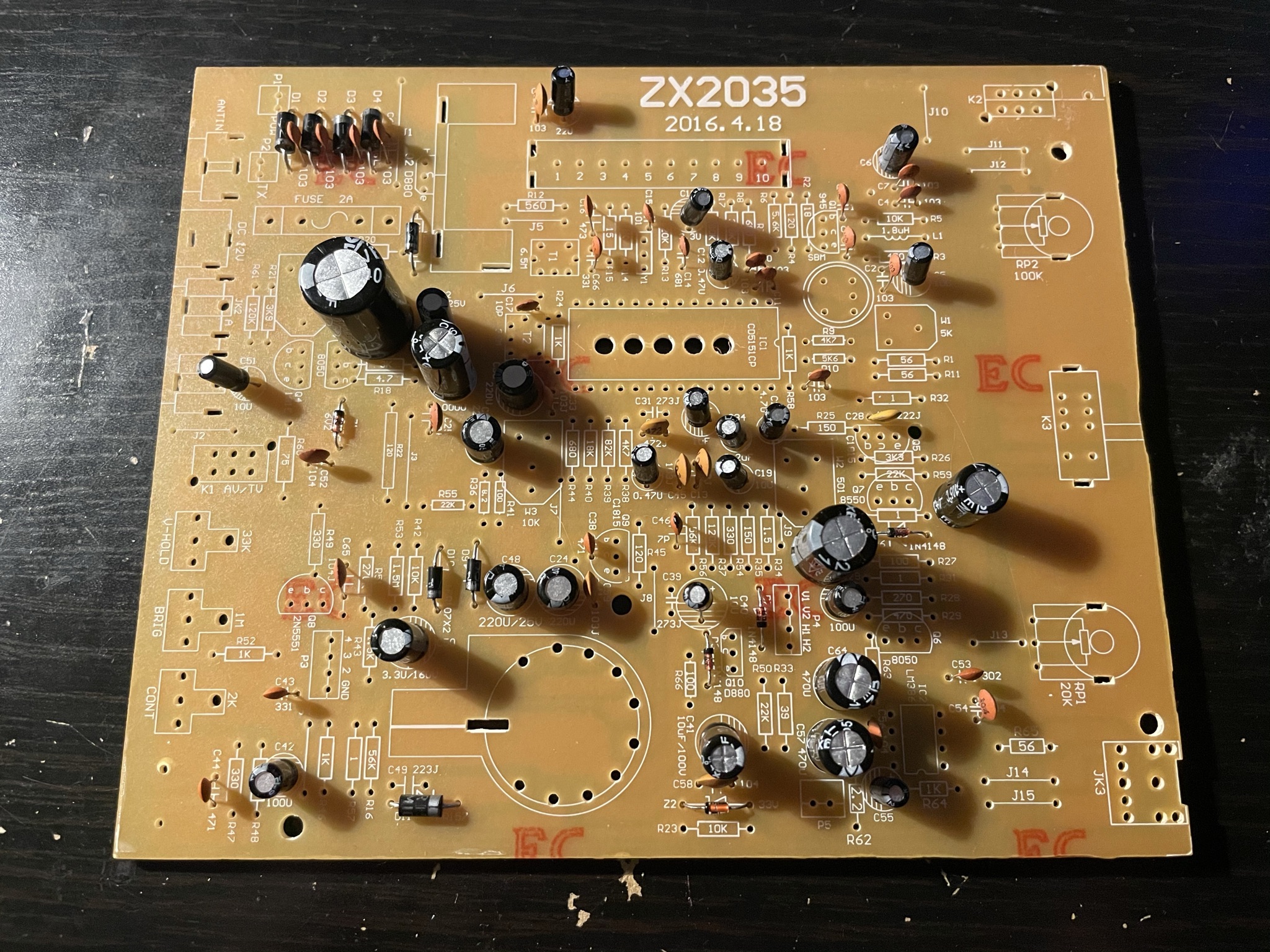

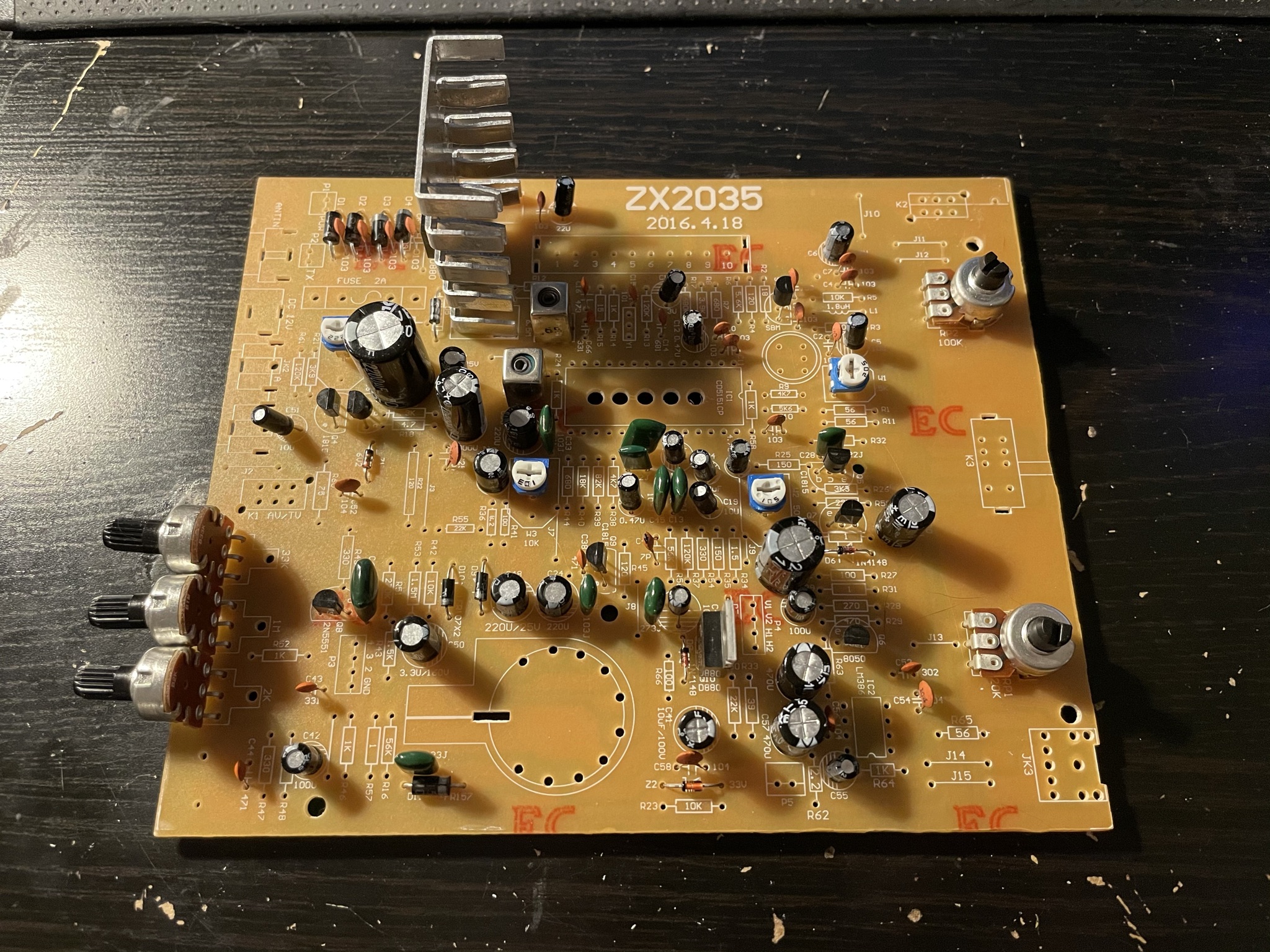

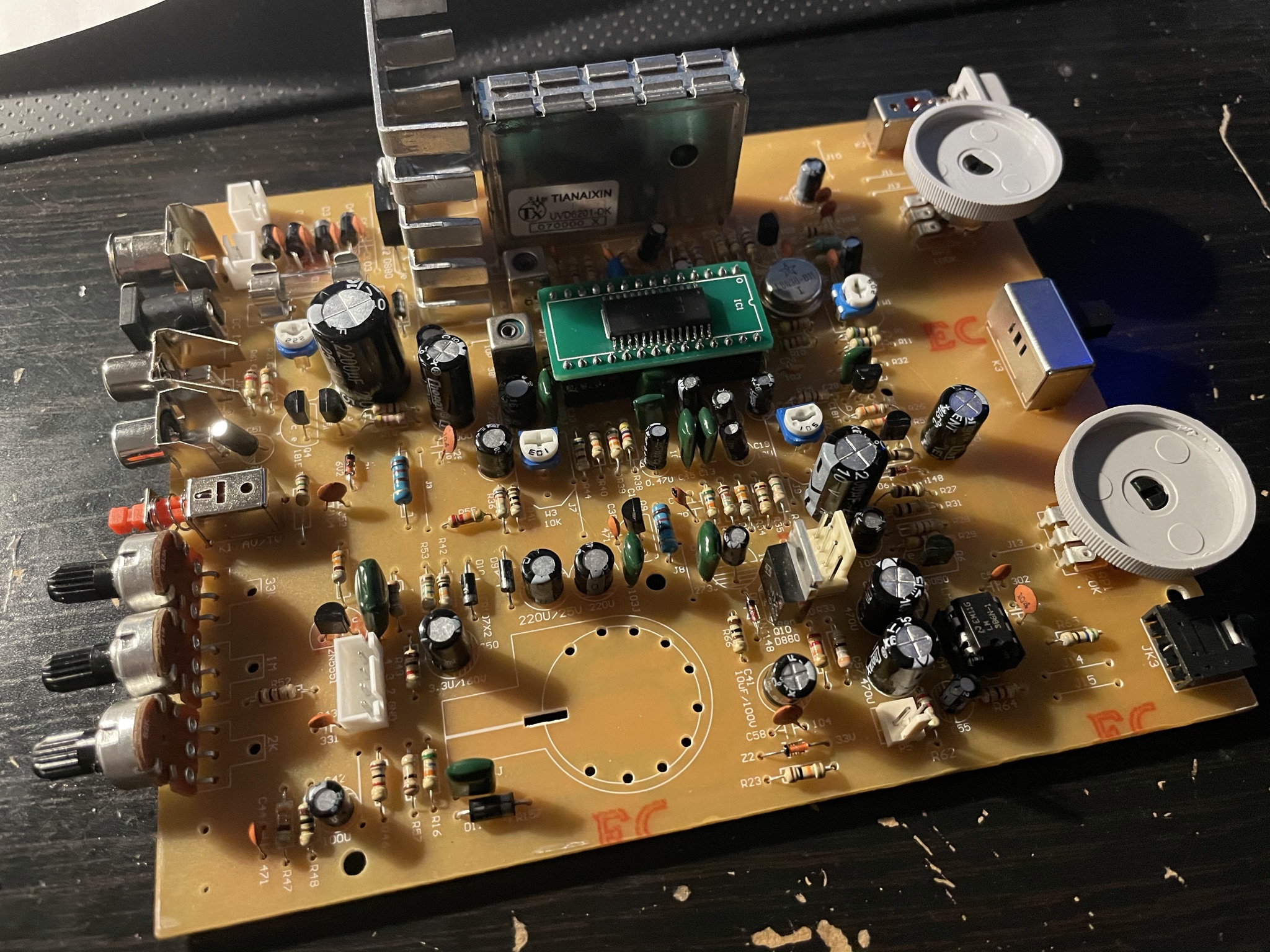

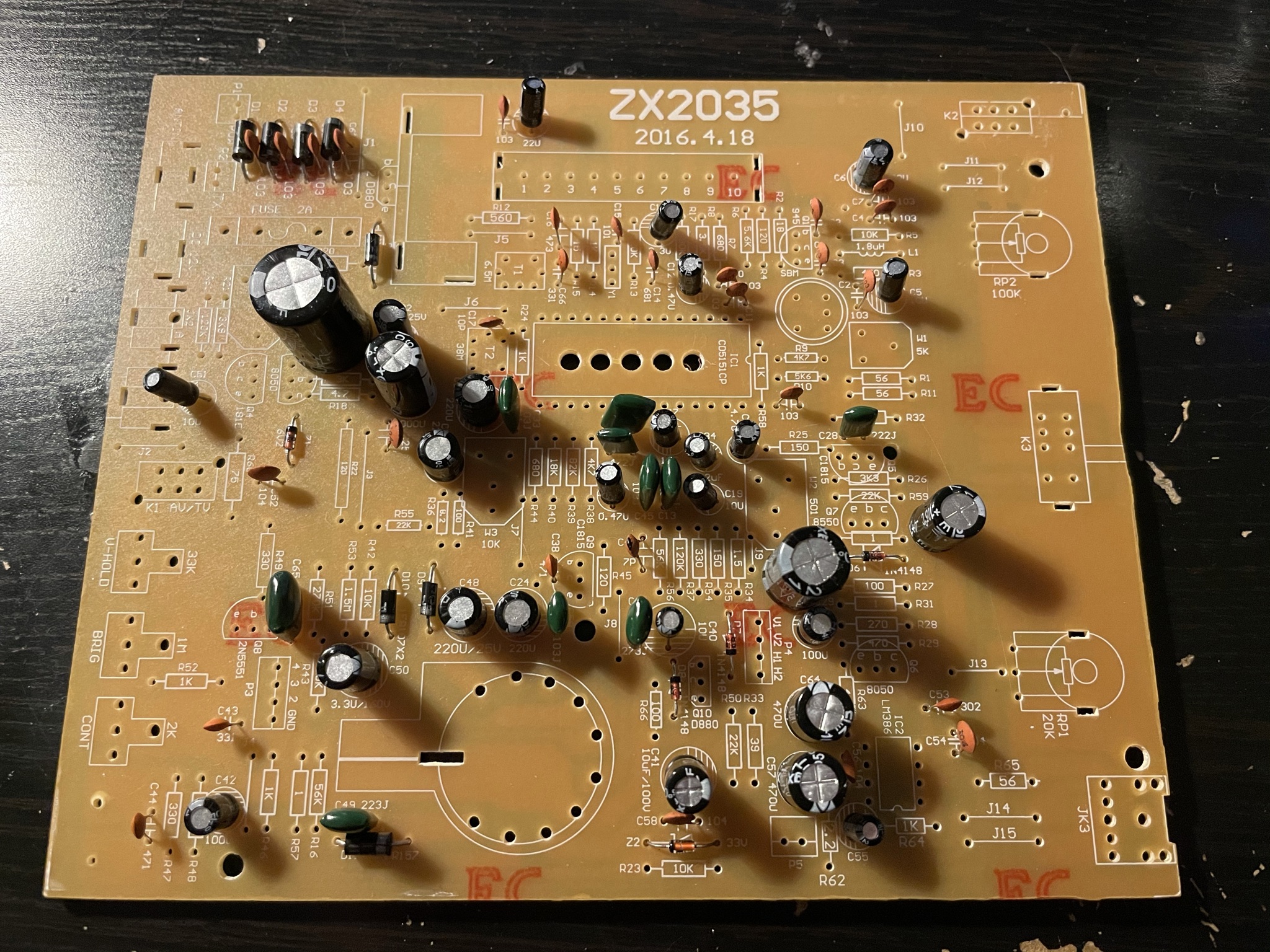

C’est partit pour le montage des composants !

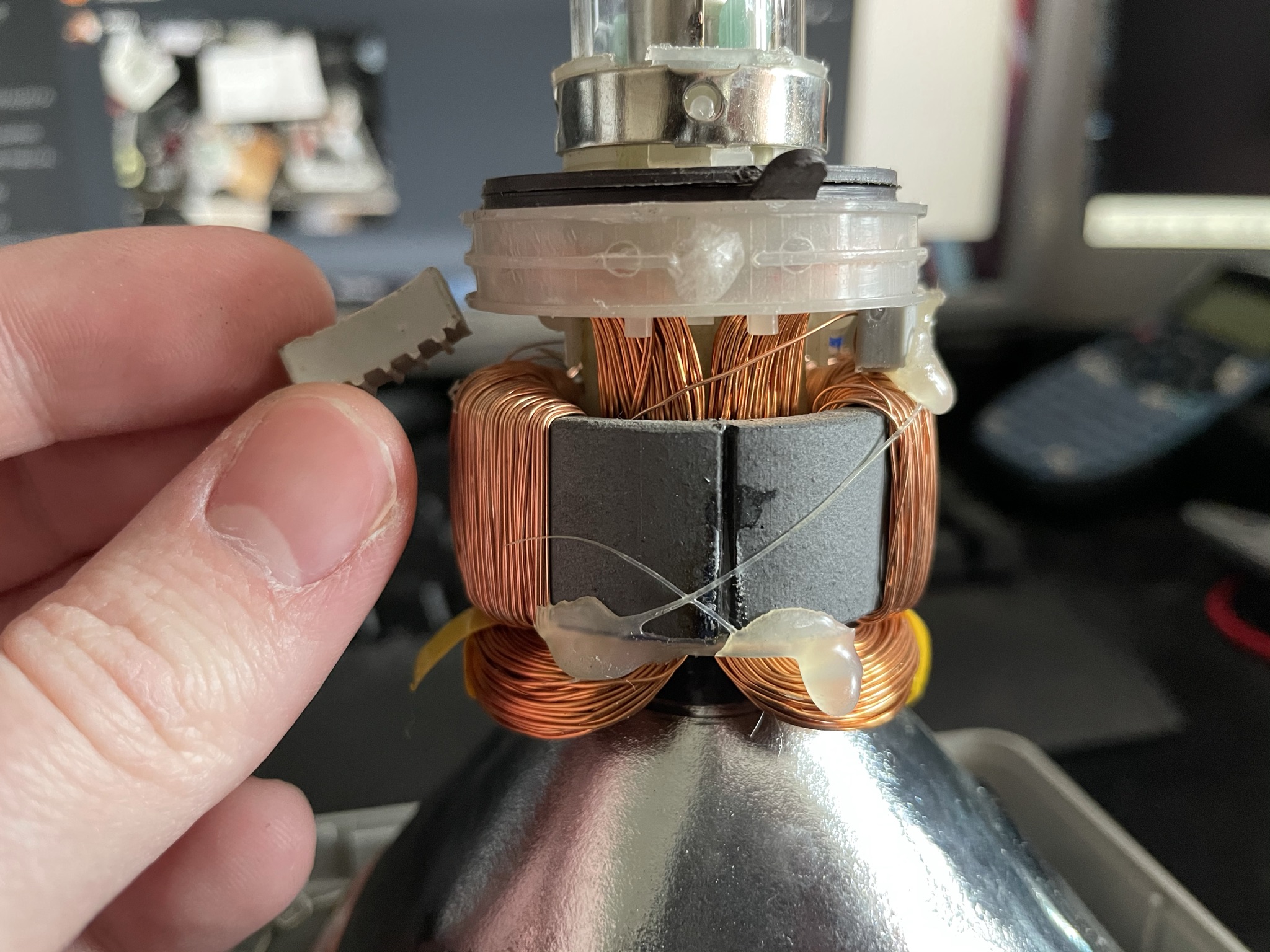

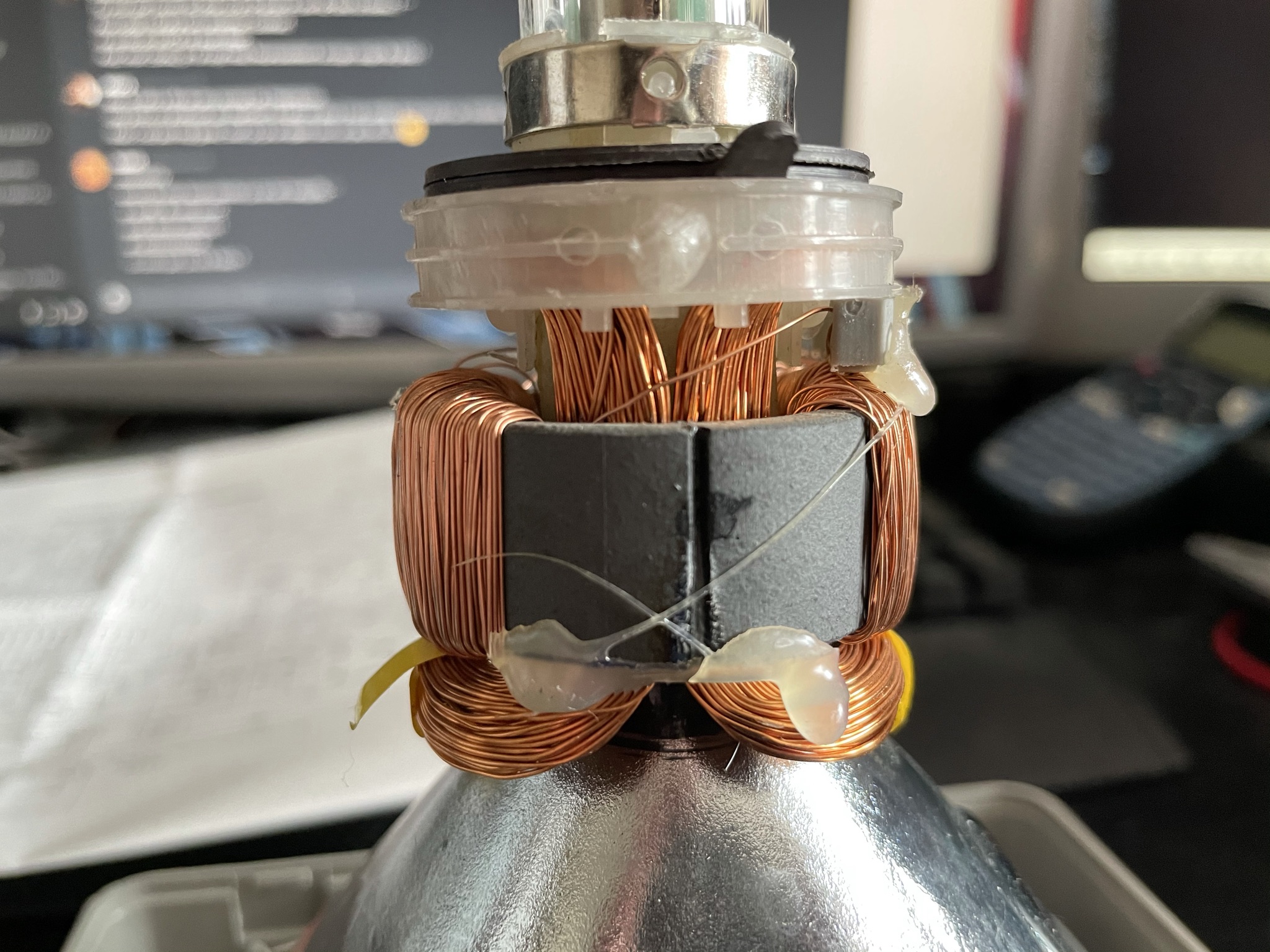

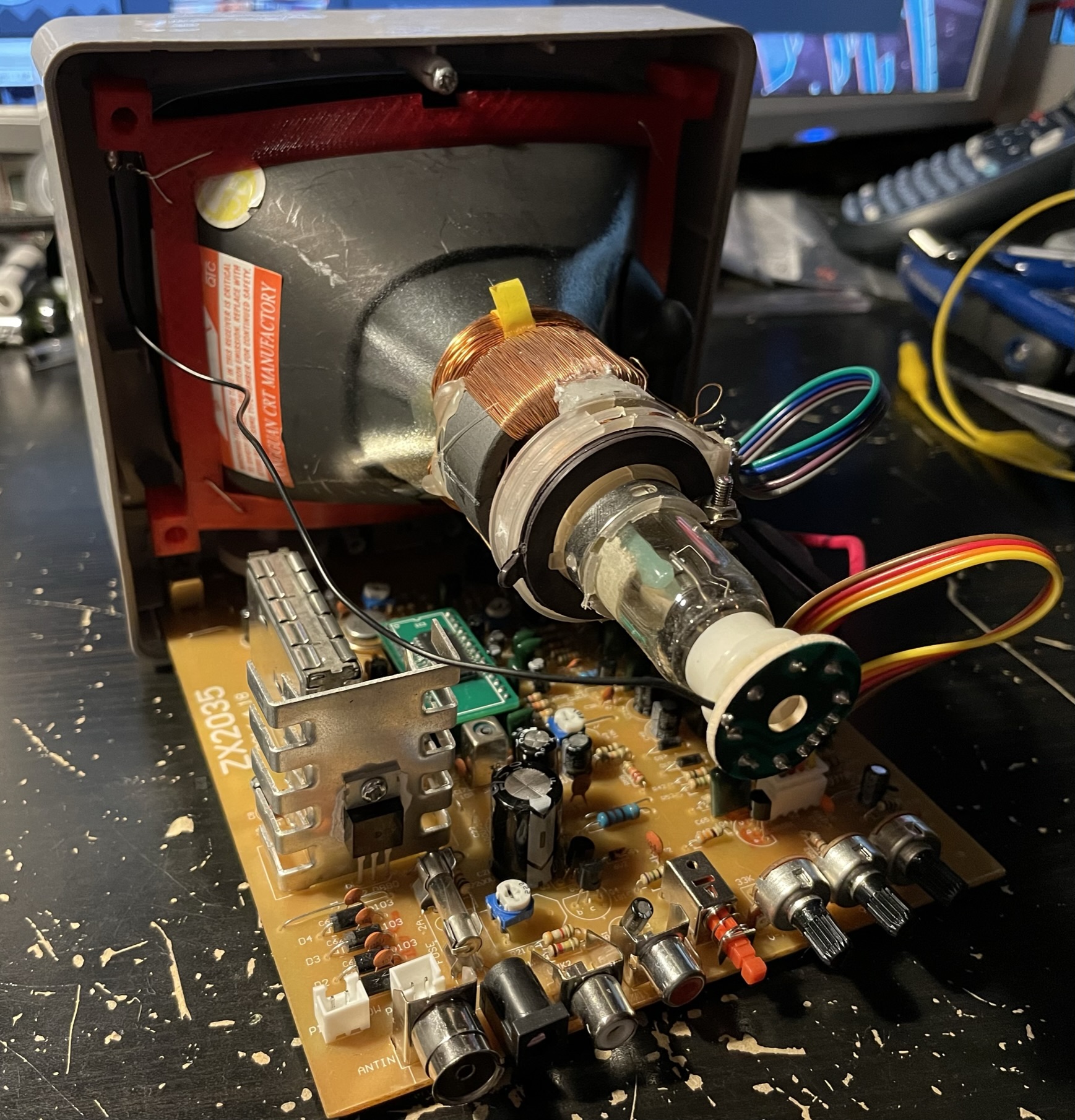

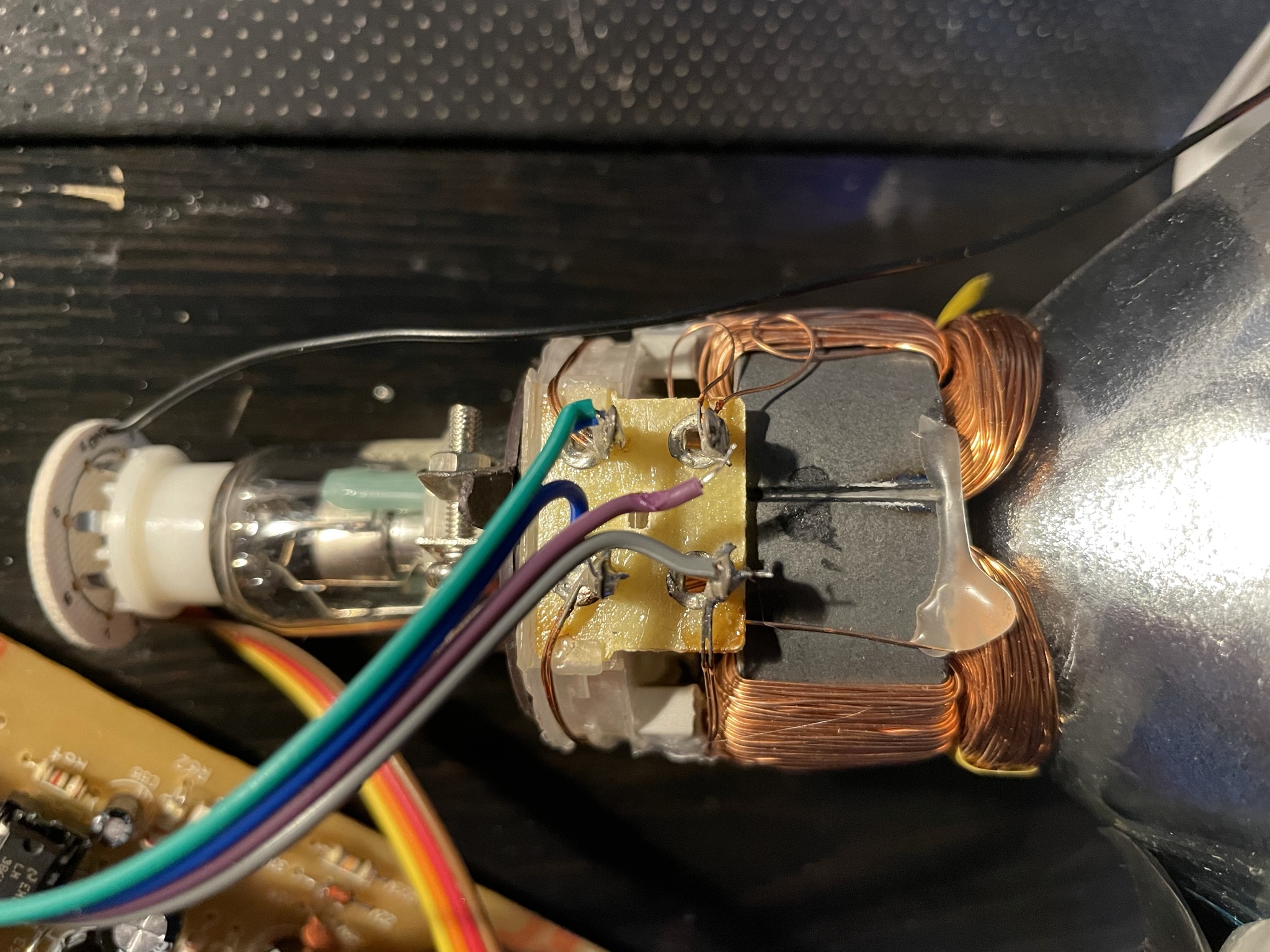

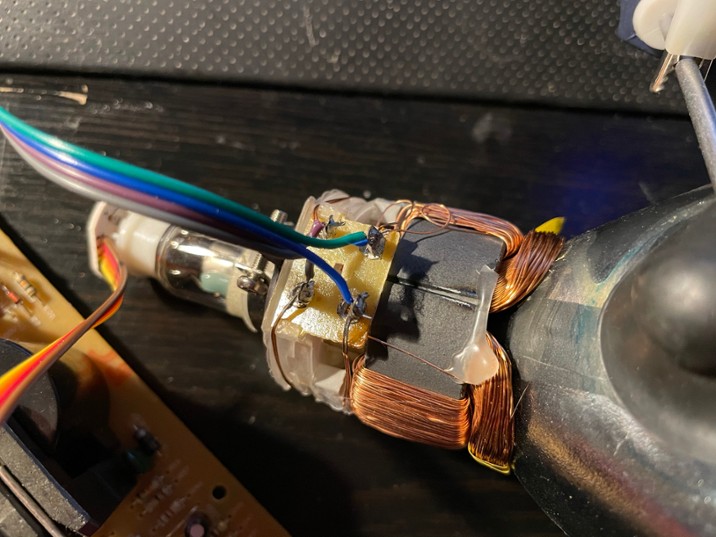

Ensuite il a fallu relier les bobines de balayage.

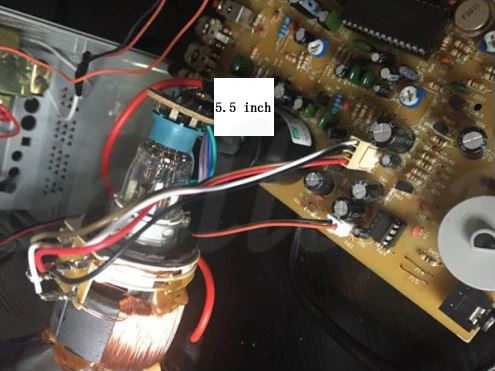

La seule information à disposition concernant où relier chaque fil est … une photo.
Avec des fils de couleur différente ...

Bon, la première fois que je l’ai fait, à l’allumage on entendait fortement la THT et les bobinages se sont mis légèrement à fumer !
J’avais inversé le balayage vertical et horizontal … :(


Bon. Heureusement, j’ai tout arrêté à temps.

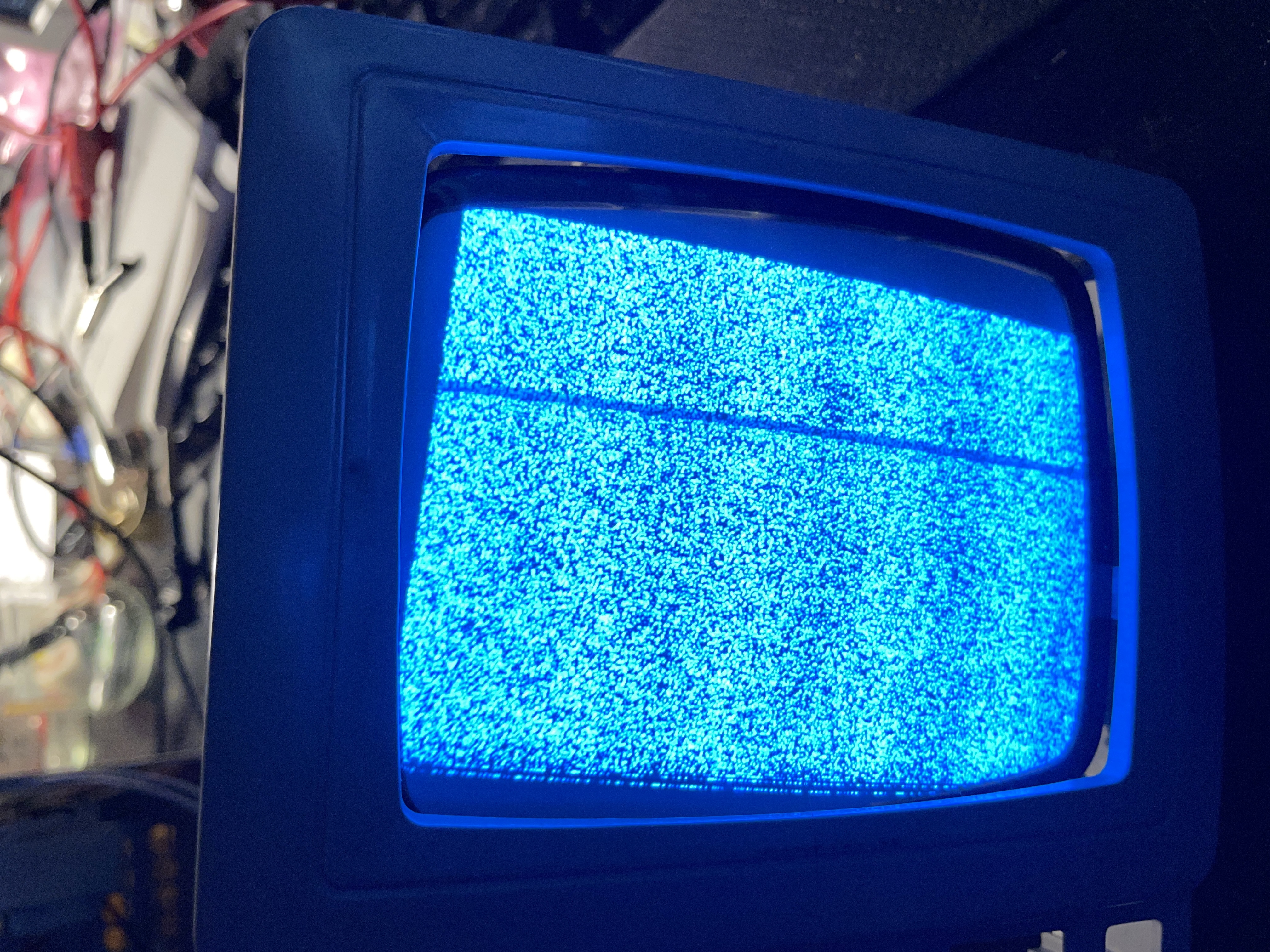

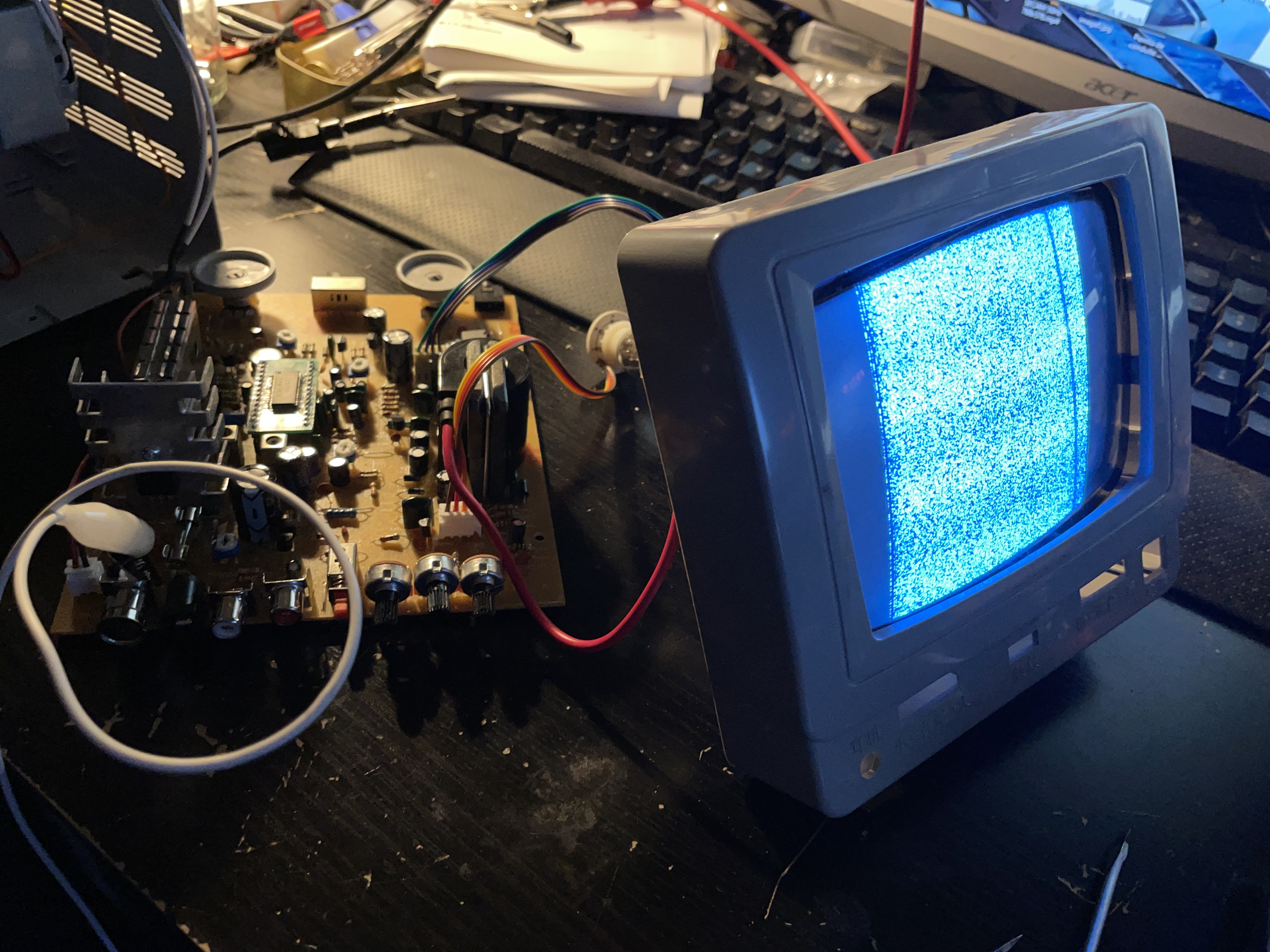

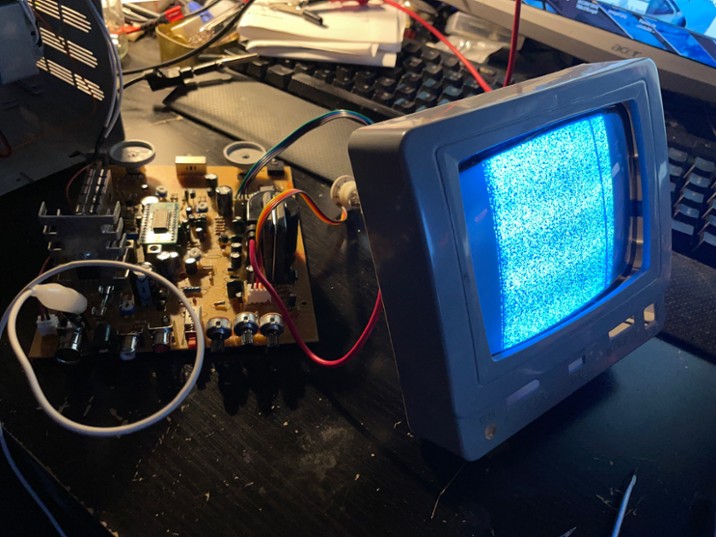

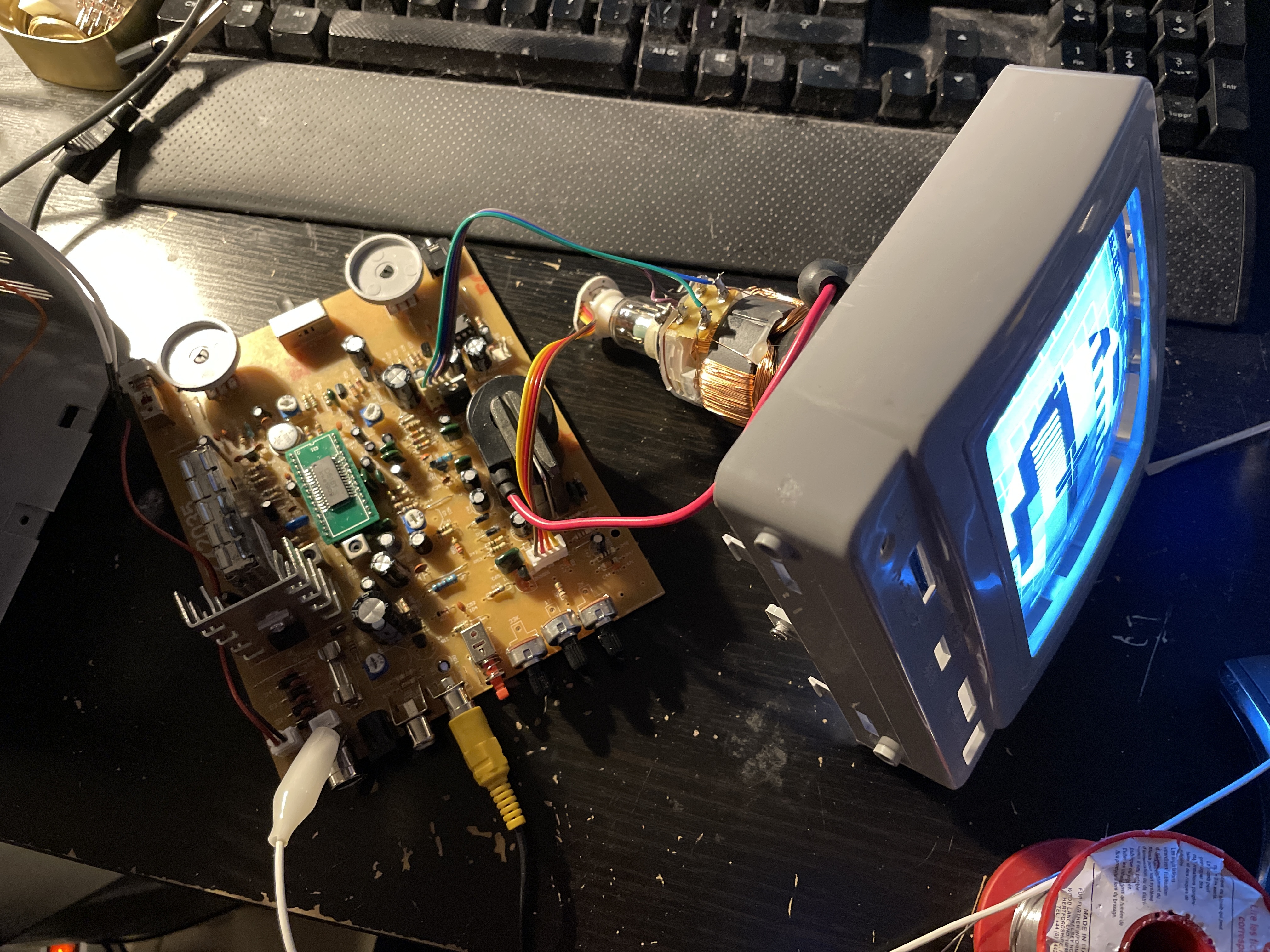

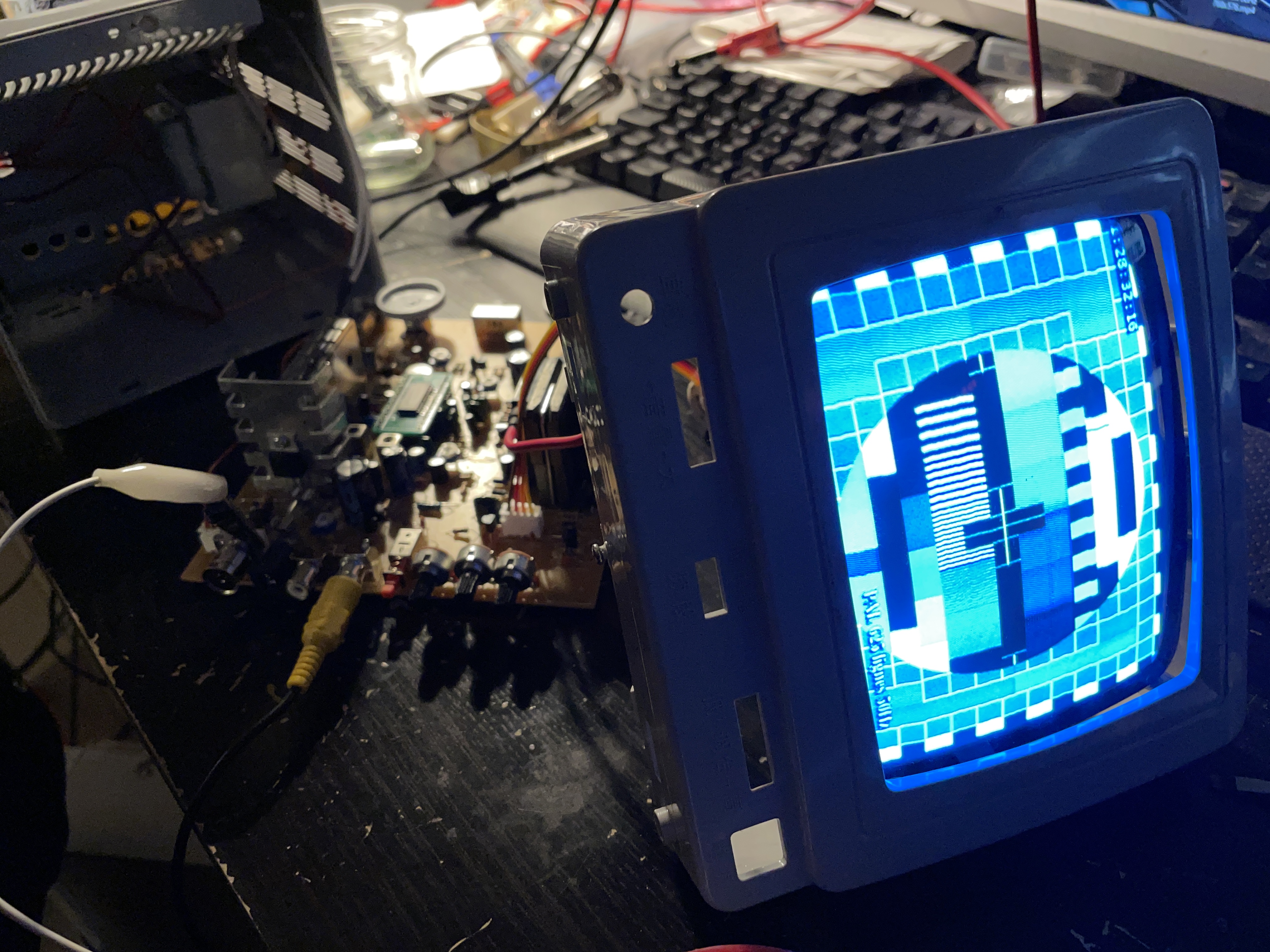

Puis j’ai inversé le câblage et là tout fonctionne correctement ! On a une image !
Bon un peu de travers. :D


En tournant les bobines de balayage qui n’avaient pas encore été vissées (télé éteinte hein!), c’est réglé.
Une fois l’image dans le bon sens, penser à viser les bobines pour qu’elles ne bougent définitivement plus.

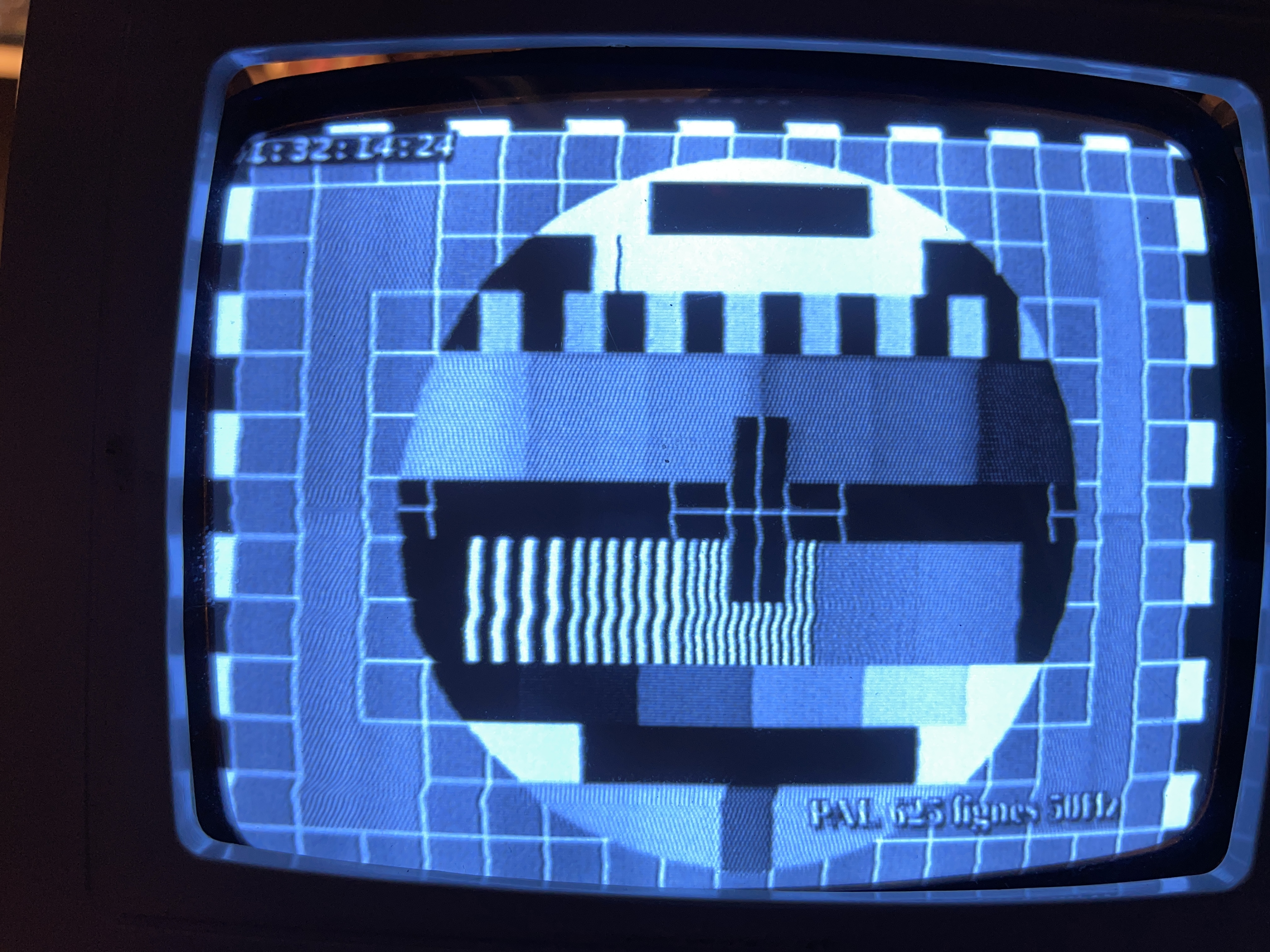

Première appréhension du résultat, l’image est plutôt fine !

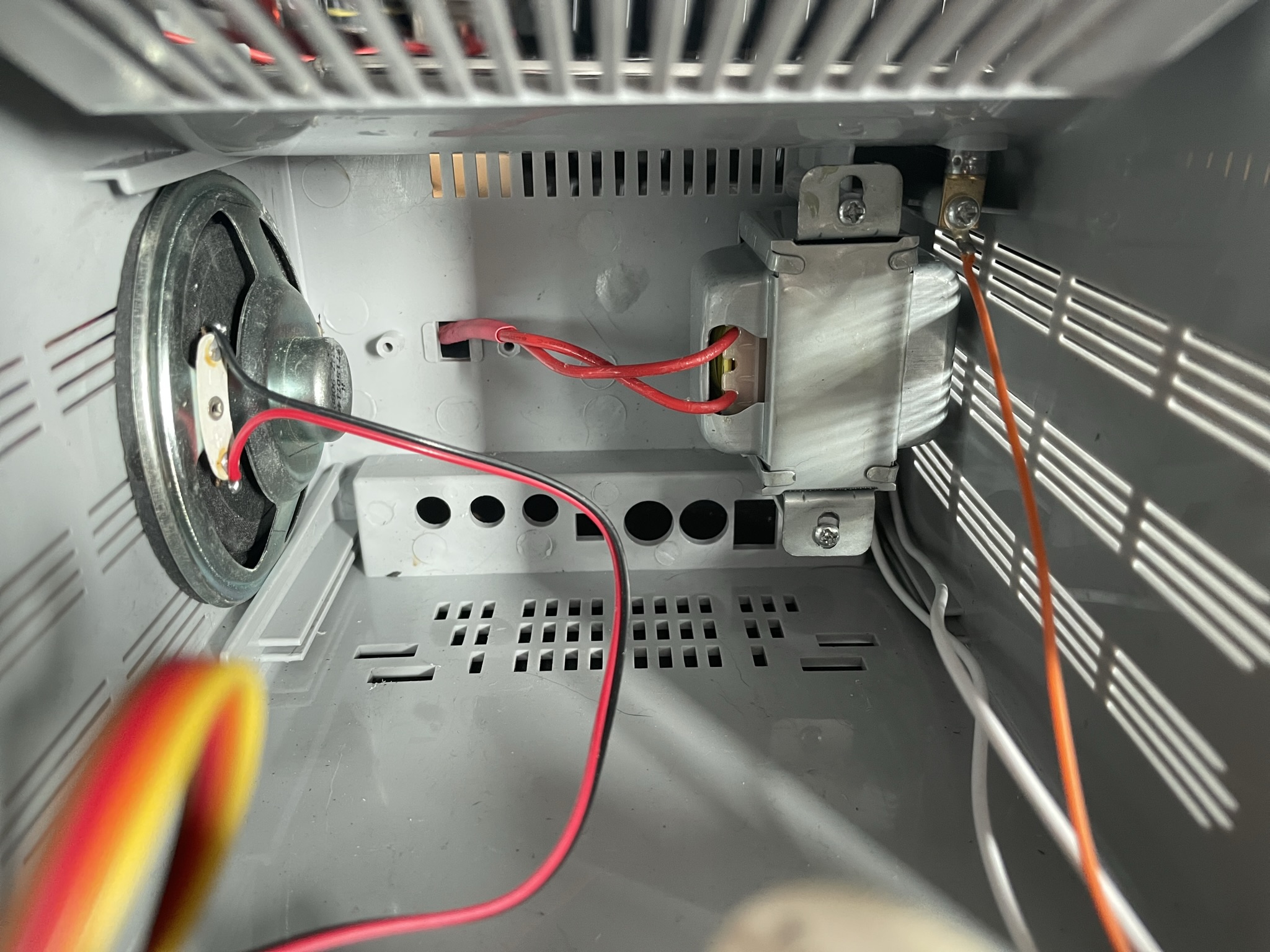

Truc important lors du montage du transformateur, celui-ci doit être monté comme sur la photo suivante, haut du transformateur vers le fond.
Si non, il ne va pas être possible d’insérer complètement le PCB plus tard dans cette partie du boîtier.


Maintenant que la télévision fonctionne, il est possible de la régler.

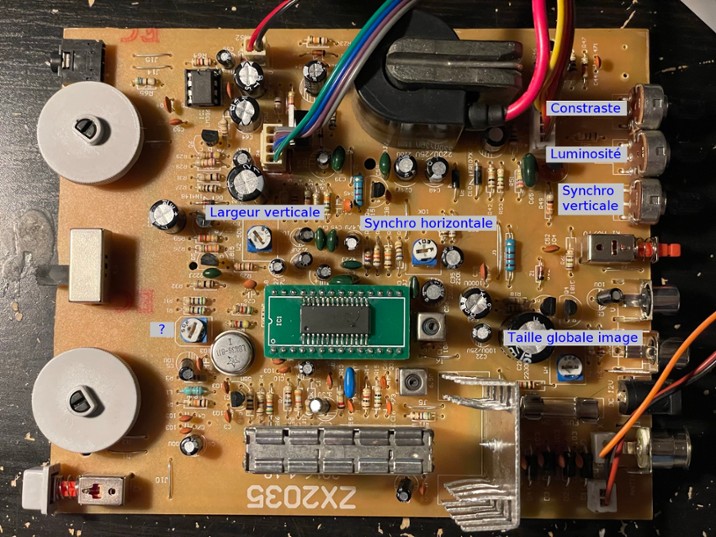

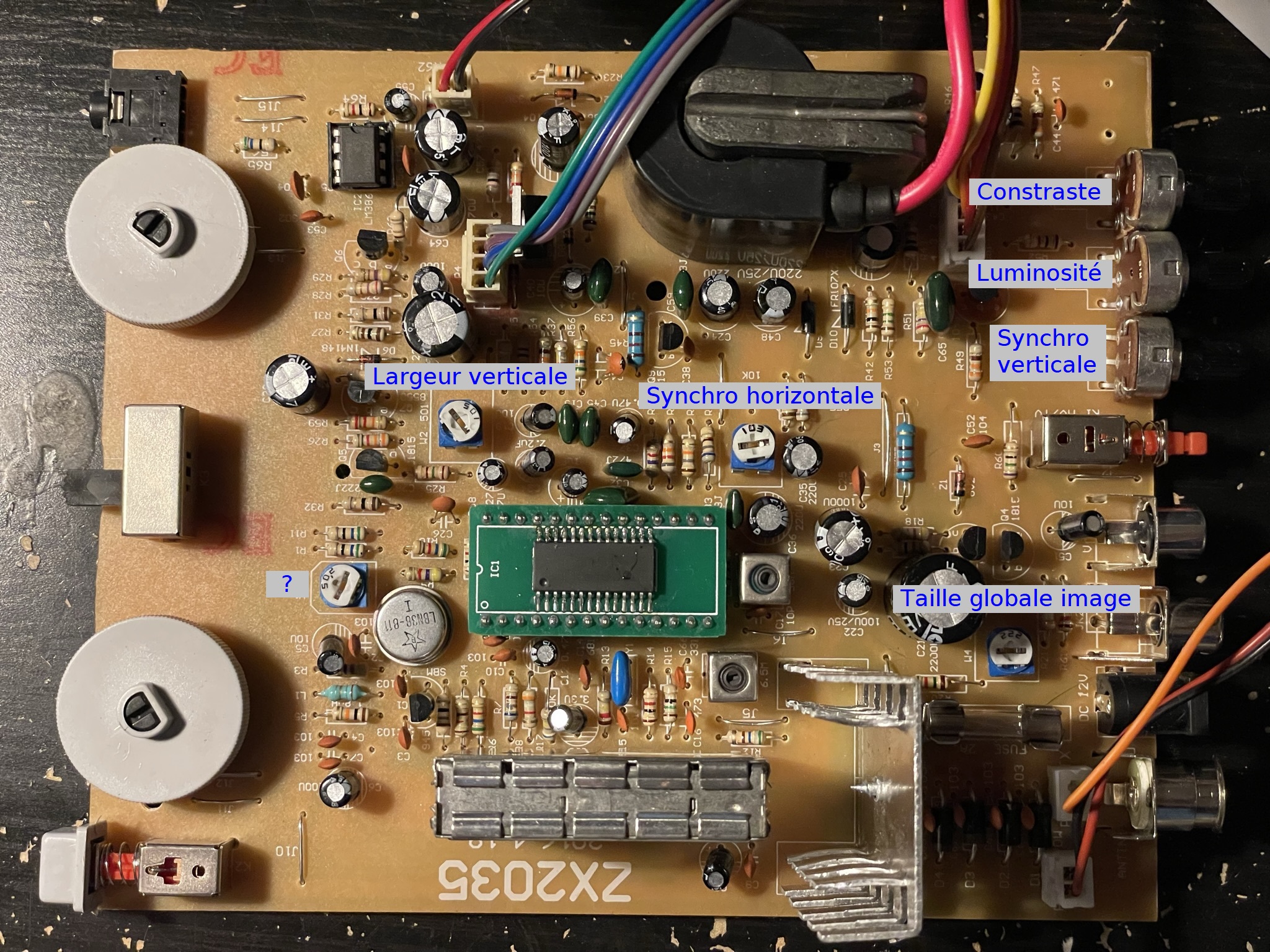

Voici à quoi sert chaque potentiomètre de réglage :
Il y en a juste un où je n’ai pas trouvé à quoi il peut bien servir ...


Réglage de la taille globale :
...
--:-- / --:--
  • Télécharger ...
    • Qualité
      -

      Réglage de la synchro horizontale :
      ...
      --:-- / --:--
      • Télécharger ...
        • Qualité
          -

          Réglage de la taille verticale :
          ...
          --:-- / --:--
          • Télécharger ...
            • Qualité
              -

              Réglage de la luminosité :
              ...
              --:-- / --:--
              • Télécharger ...
                • Qualité
                  -

                  Réglage du contraste :
                  ...
                  --:-- / --:--
                  • Télécharger ...
                    • Qualité
                      -


                      Une fois tous ces réglages faits, il est désormais possible de mettre l’électronique dans son boîtier fourni.

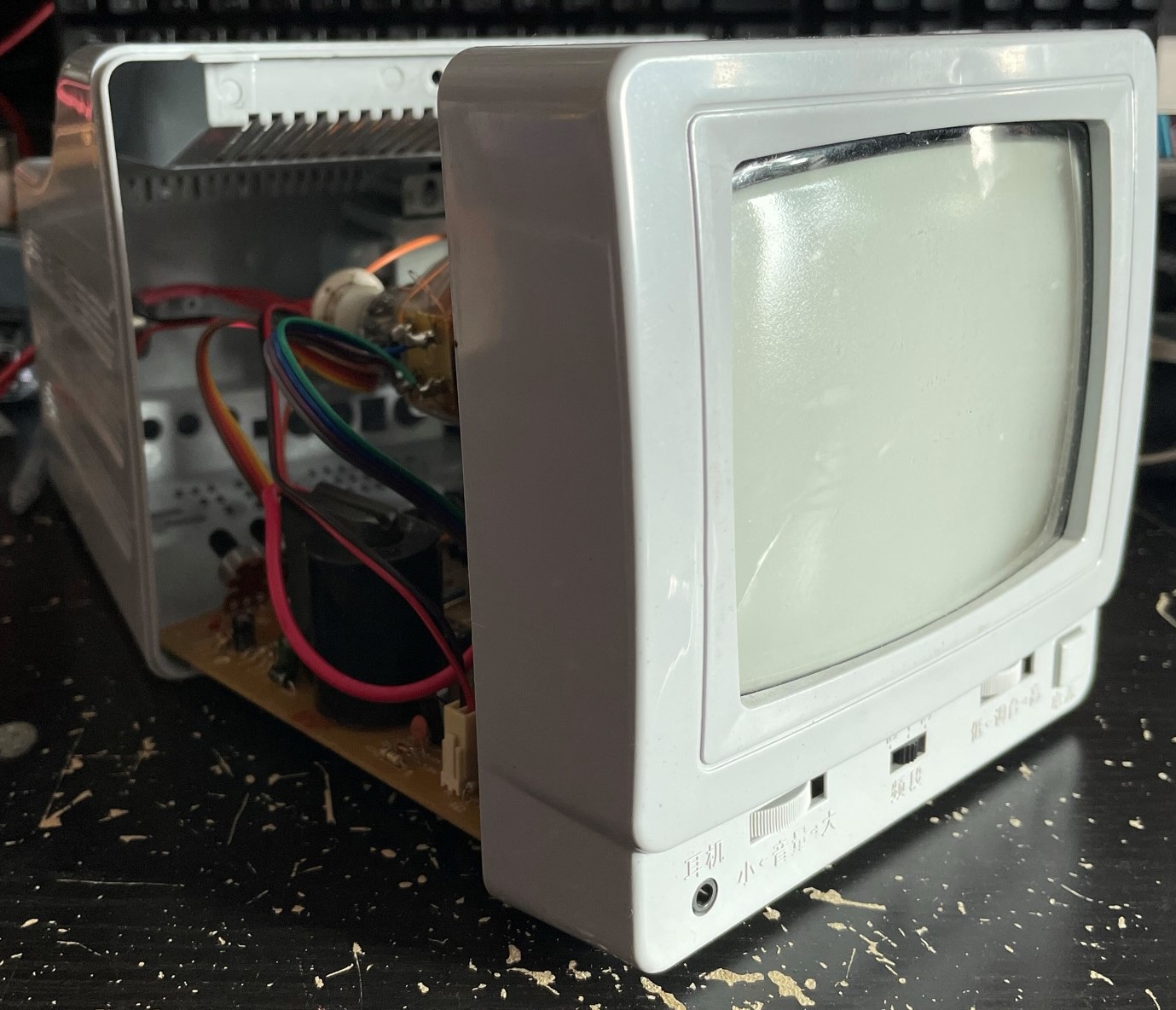

                      Dans un premier temps, je conseille de mettre la PCB de telle sorte que seuls les boutons en façade ressortent :

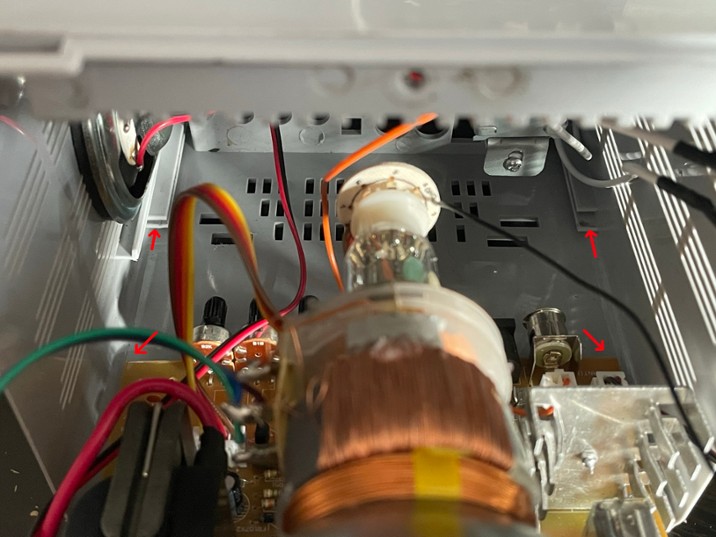

                      Ensuite glisser la PCB dans les guides de la partie arrière du boîtier prévus à cet effet jusqu’au fond :

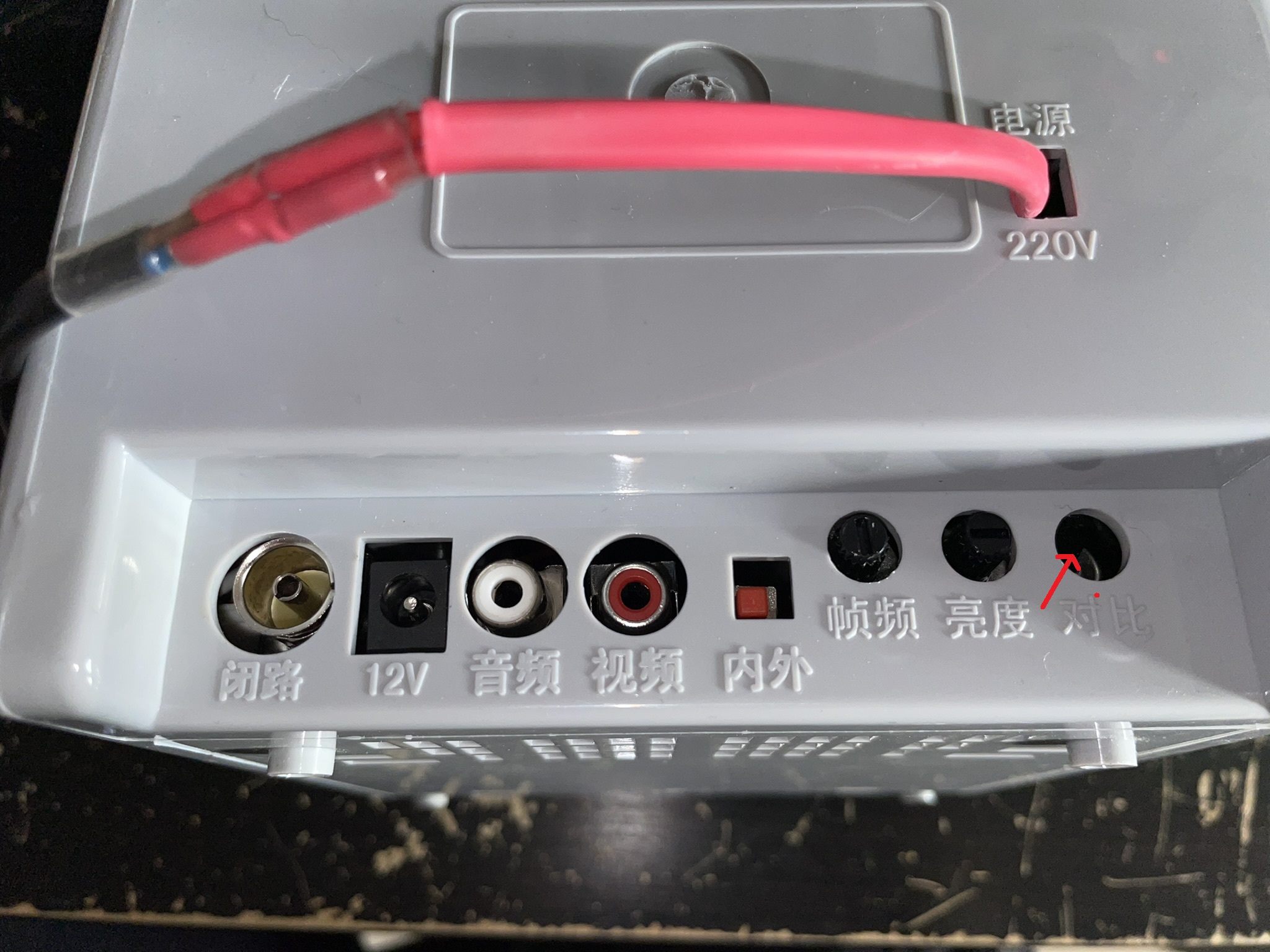

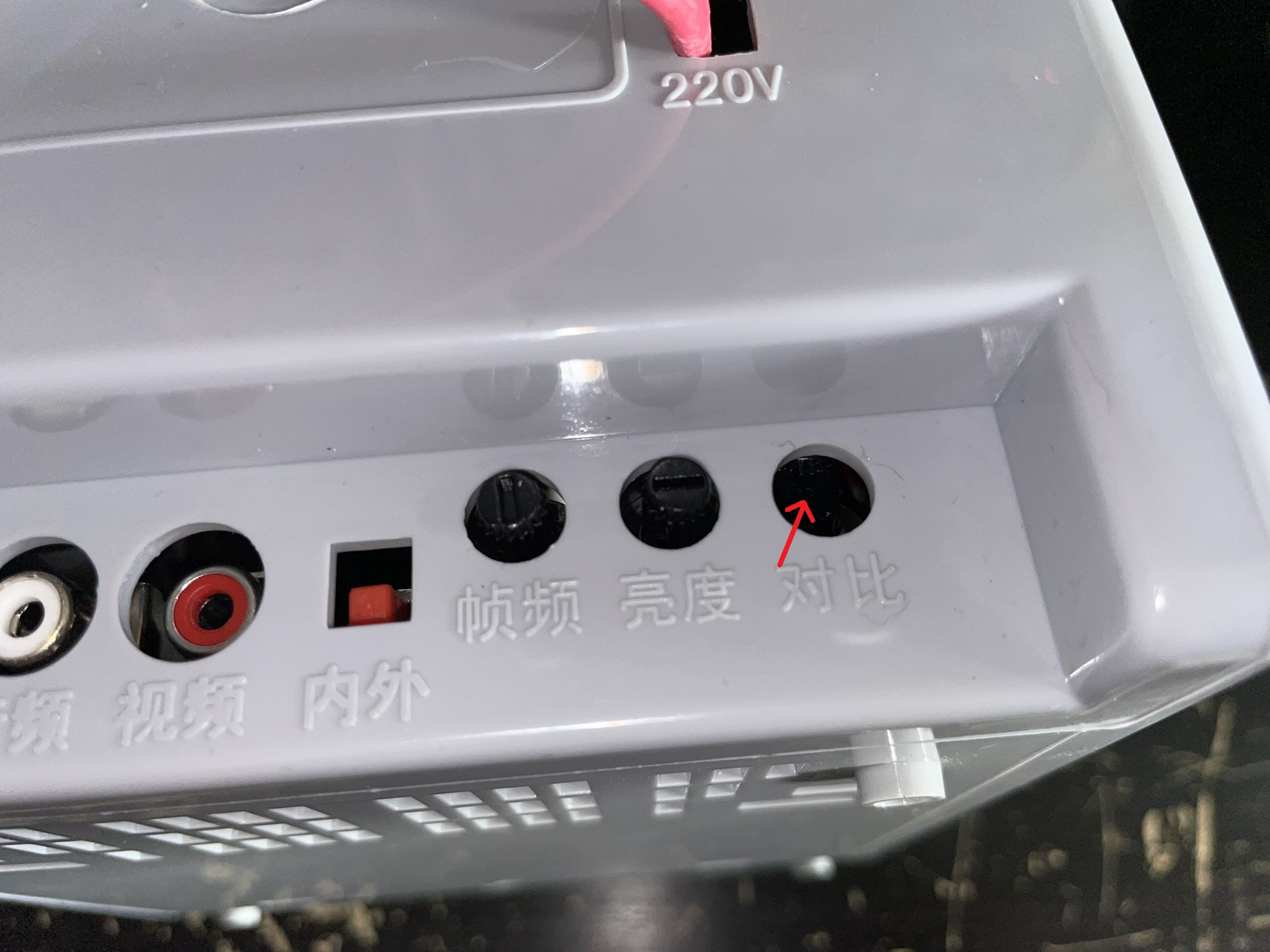

                      Lorsque les connecteurs et potentiomètres de réglage commencent à sortir, faire attention à ce qu’ils ressortent bien tous.
                      Les potentiomètres ont tendance à se tordre ce qui les rend du coup inaccessibles par la suite.

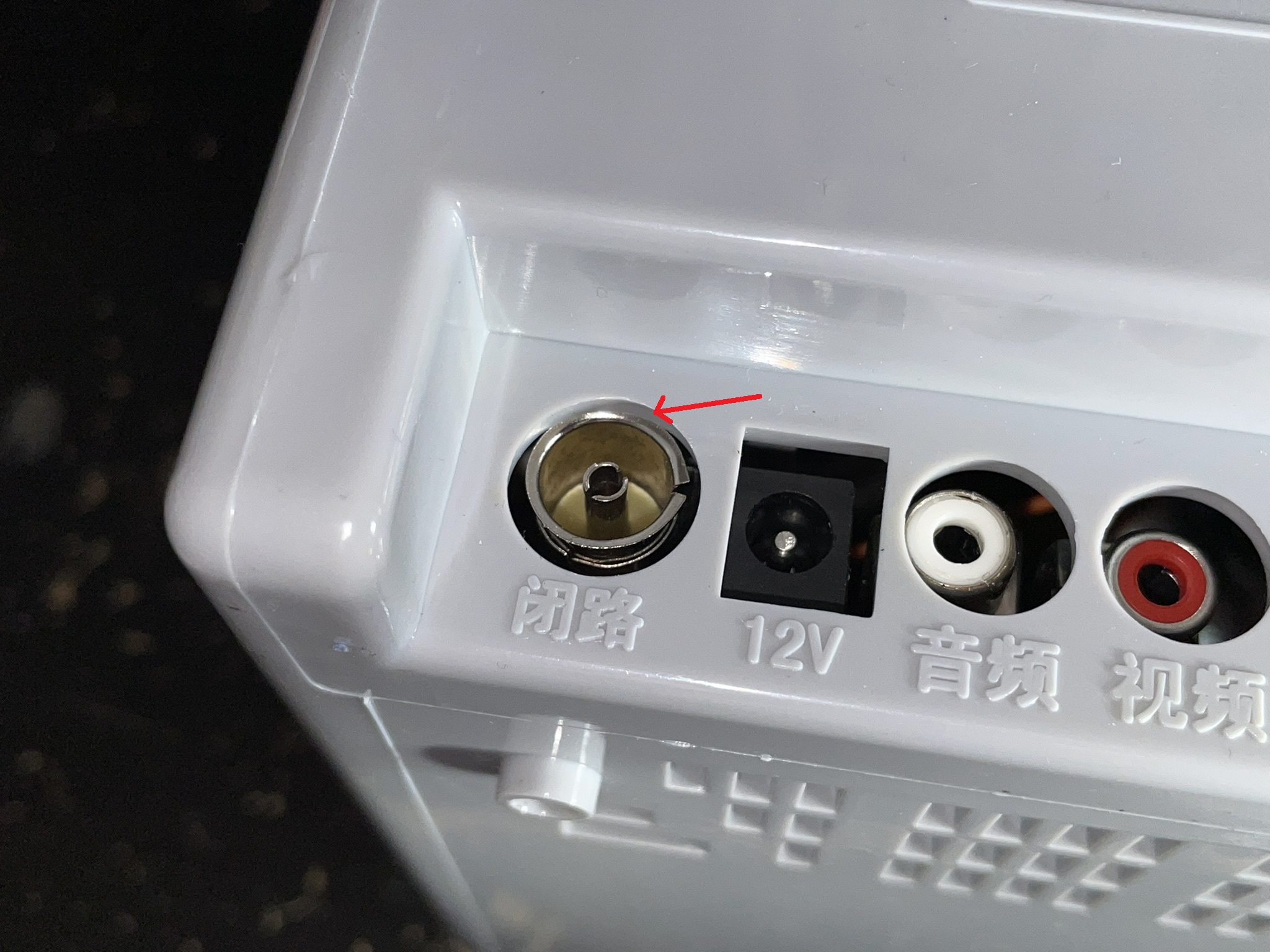

                      Le connecteur d’antenne peut parfois bloquer l’insertion complète la PCB jusqu’au fond. Il est possible d’utiliser un petit tournevis plat pour aider le connecteur à passer.

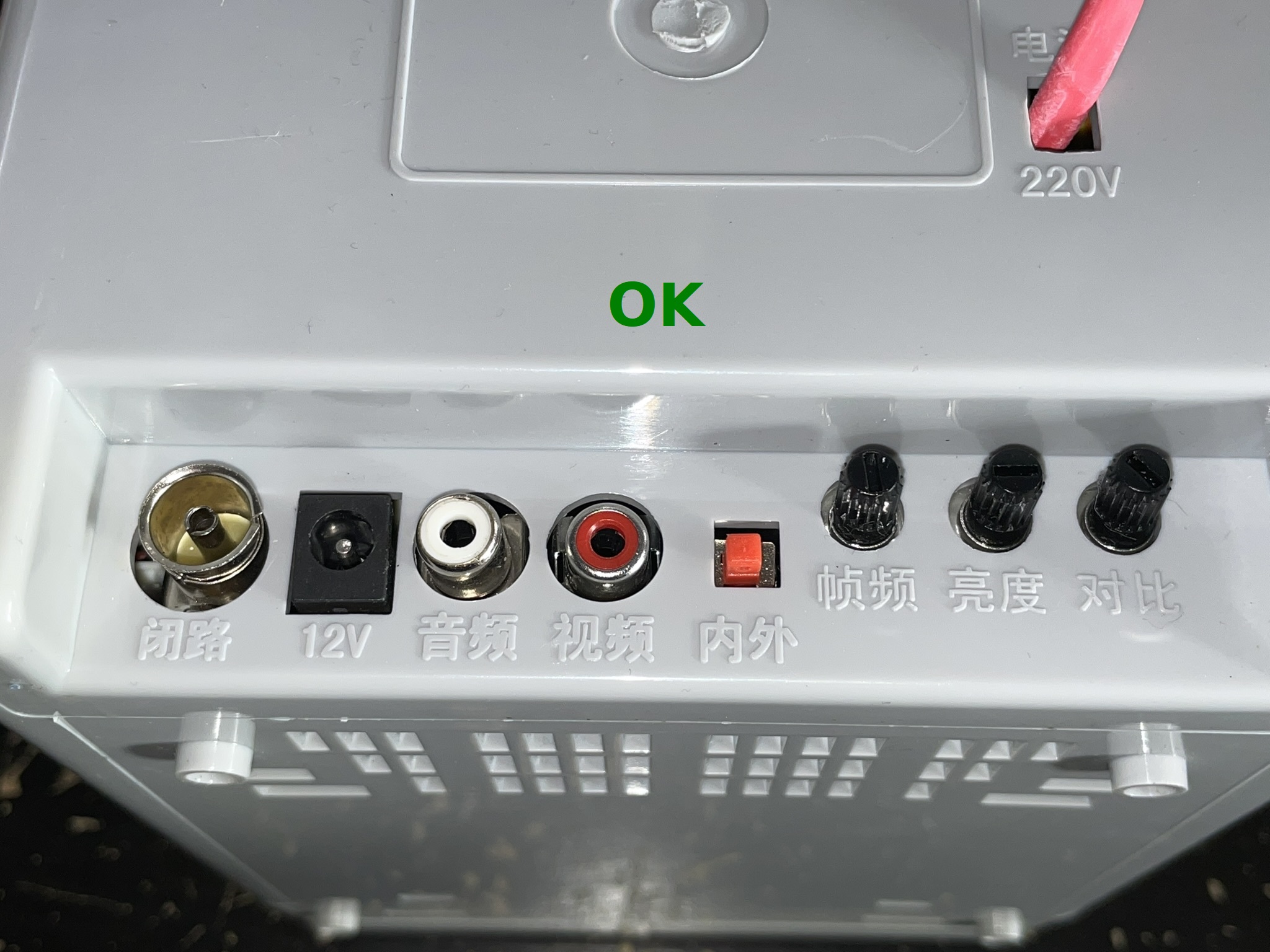

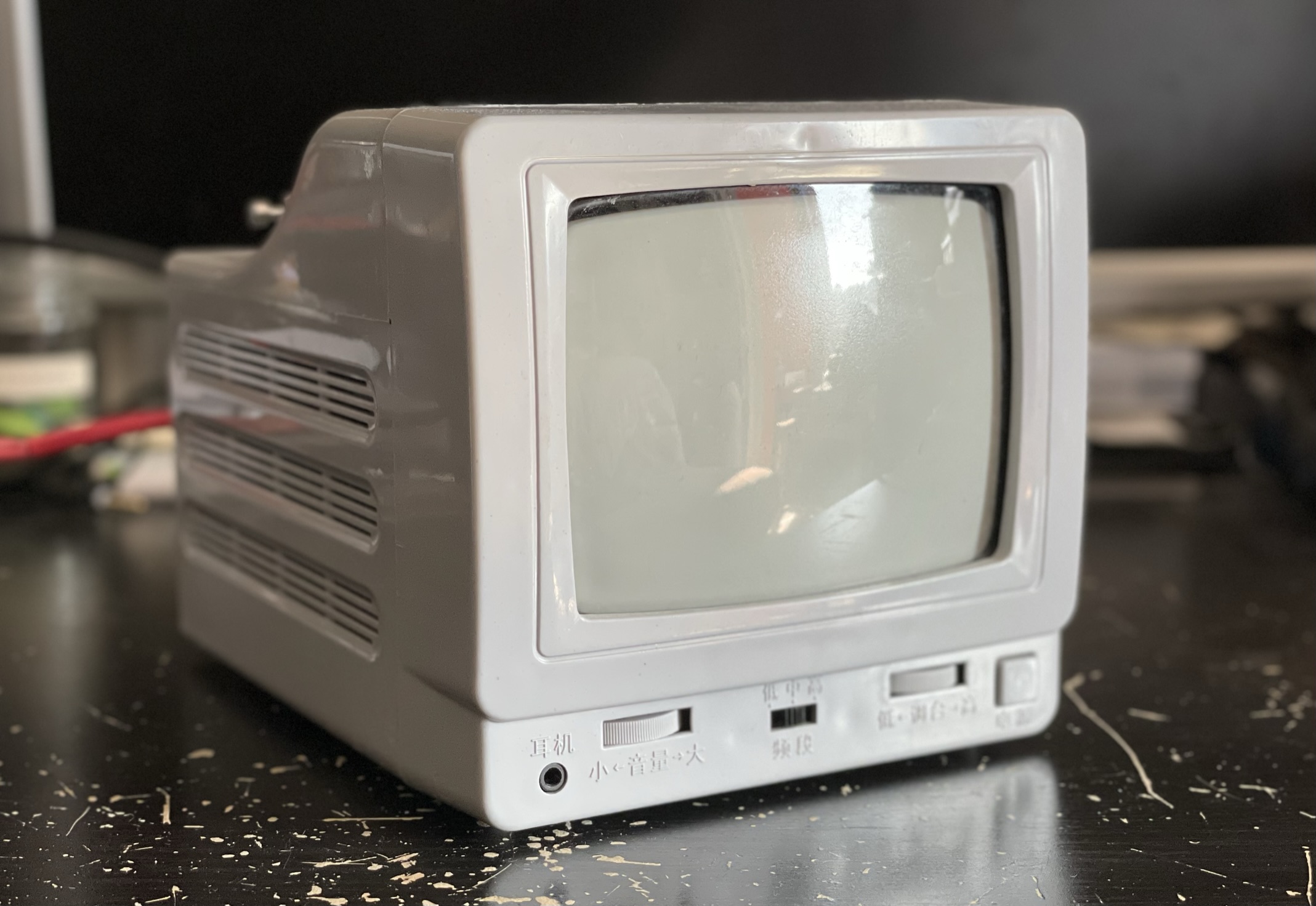

                      Après que tout soit bien passé, voici ce que ça donne :

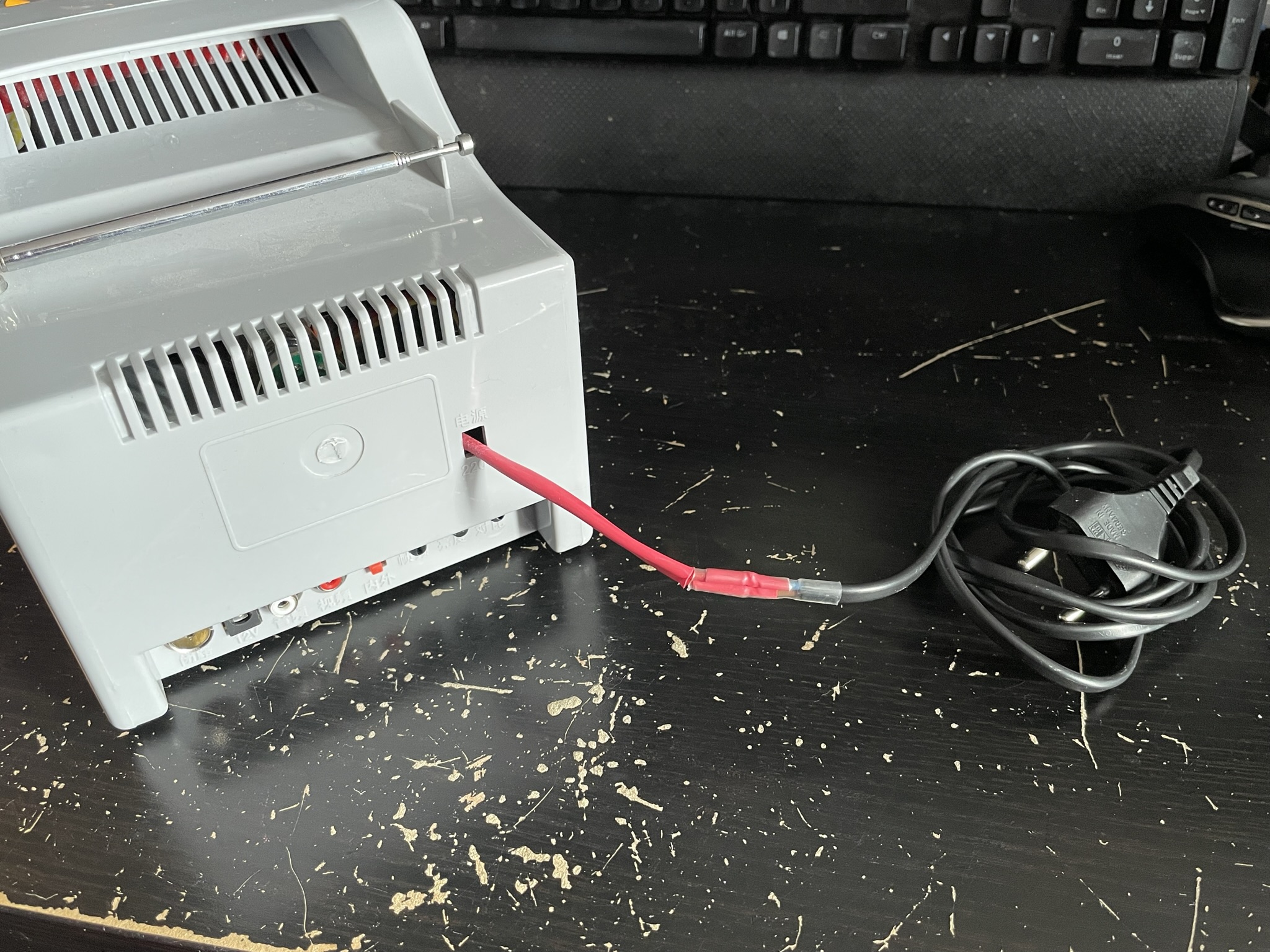

                      Le câble d’alimentation fourni n’étant pas compatible avec les prises électriques en France. J’ai utilisé un câble de récupération puis je l’ai relié au transformateur et ajouté de la gaine thermorétractable pour faire propre :

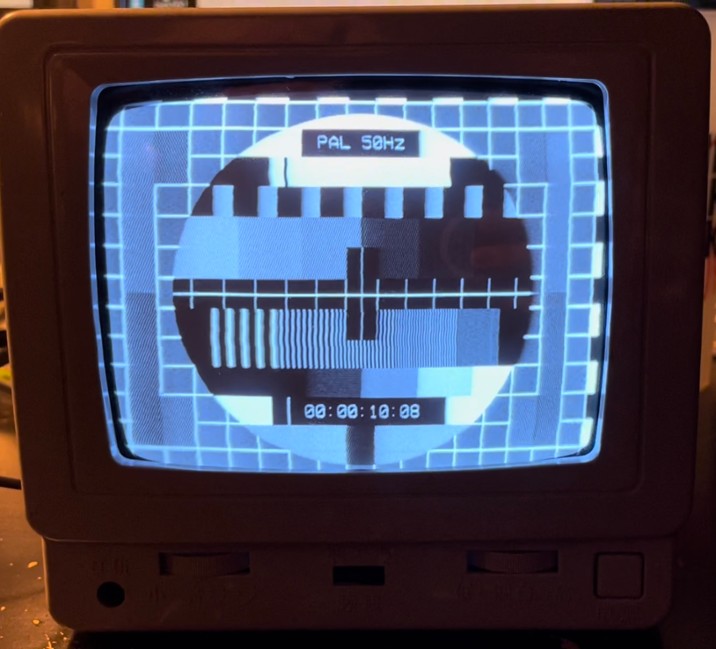

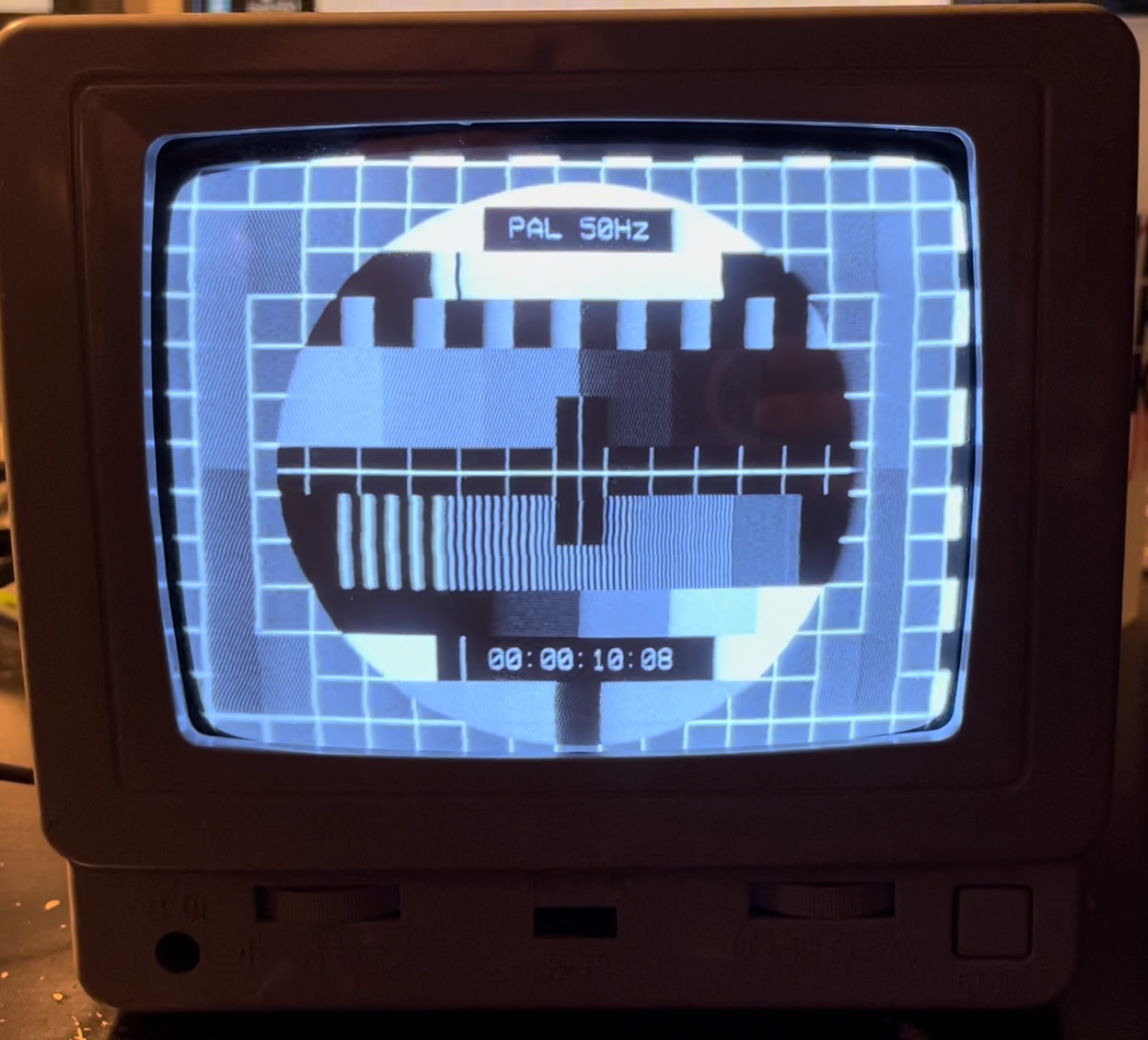

                      Démonstration :
                      ...
                      --:-- / --:--
                      • Télécharger ...
                        • Qualité
                          -
                          Vidéo disponible également sur ma chaine Peertube : lien


                          Défaut constaté :
                          J’ai remarqué que l’image semblait perturbé parfois depuis l’entrée composite.
                          Même en étant sur le mode « entrée composite » et non plus « entrée antenne », ce qui est reçu par le tuner peut parasiter ce qui est affiché en mode « entrée composite ».
                          Seule solution simple à cela : Modifier le réglage du tuner et/ou se mettre sur une autre gamme de fréquences.
                          ...
                          --:-- / --:--
                          • Télécharger ...
                            • Qualité
                              -



                              Amélioration :

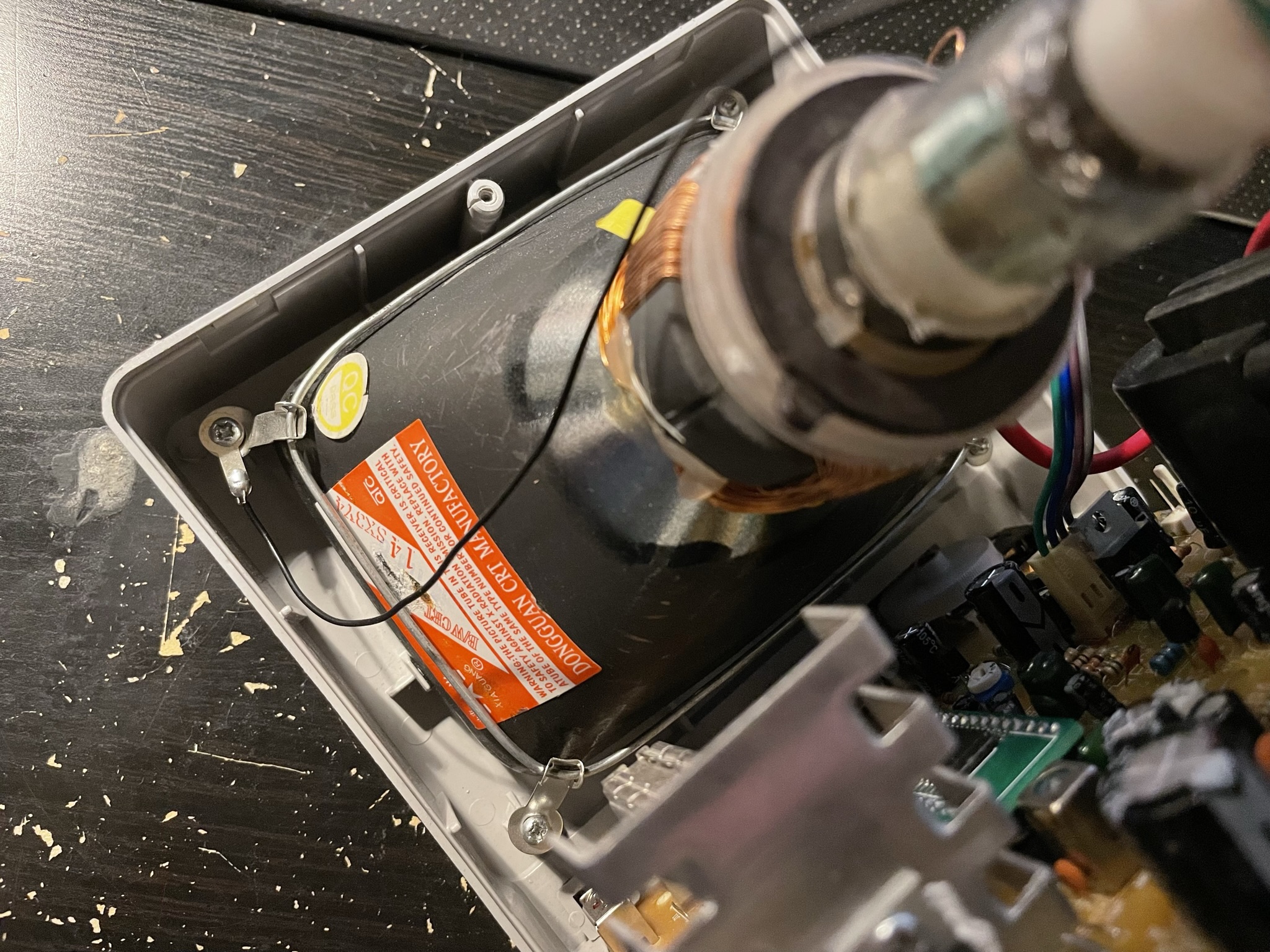

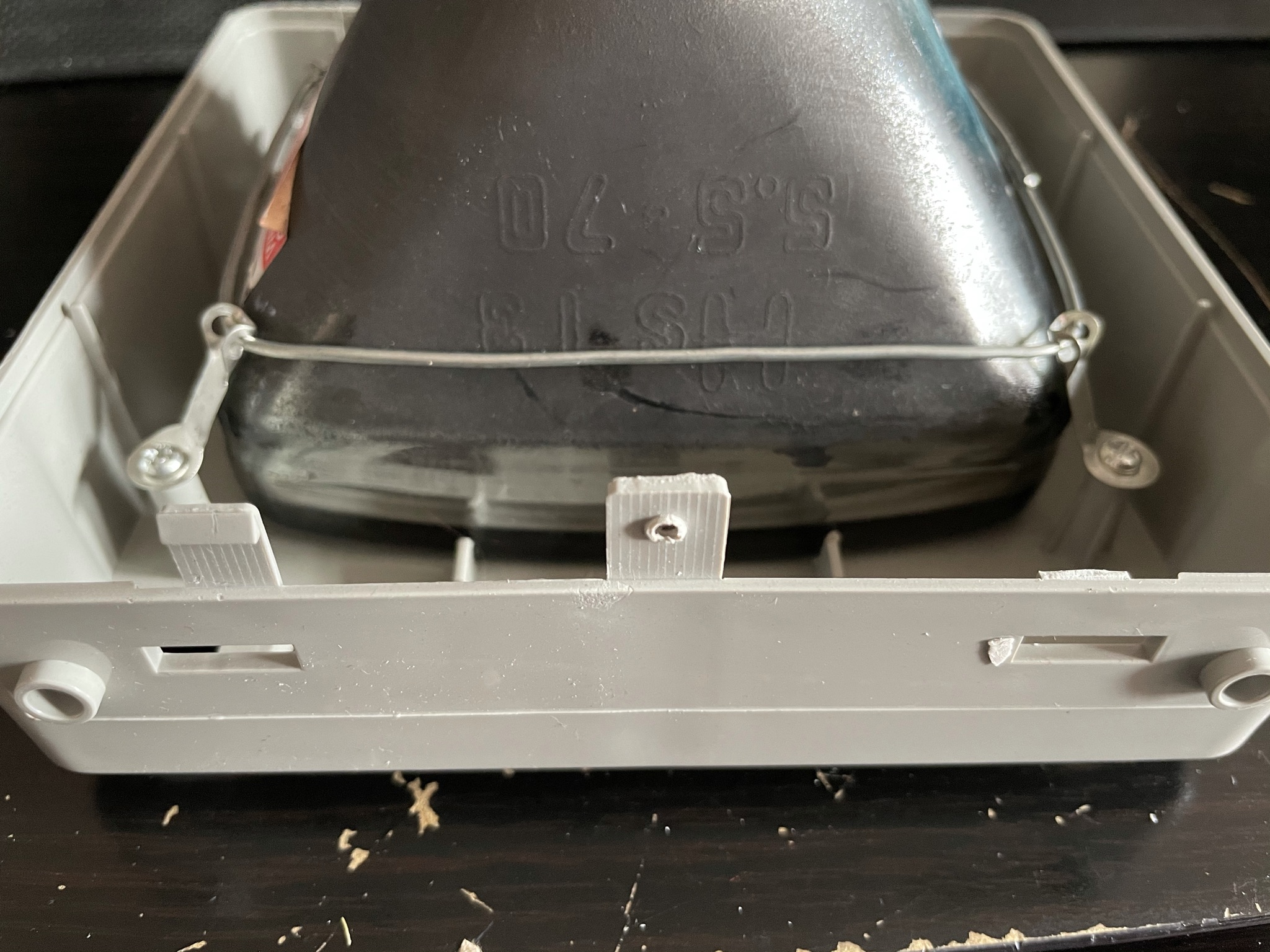

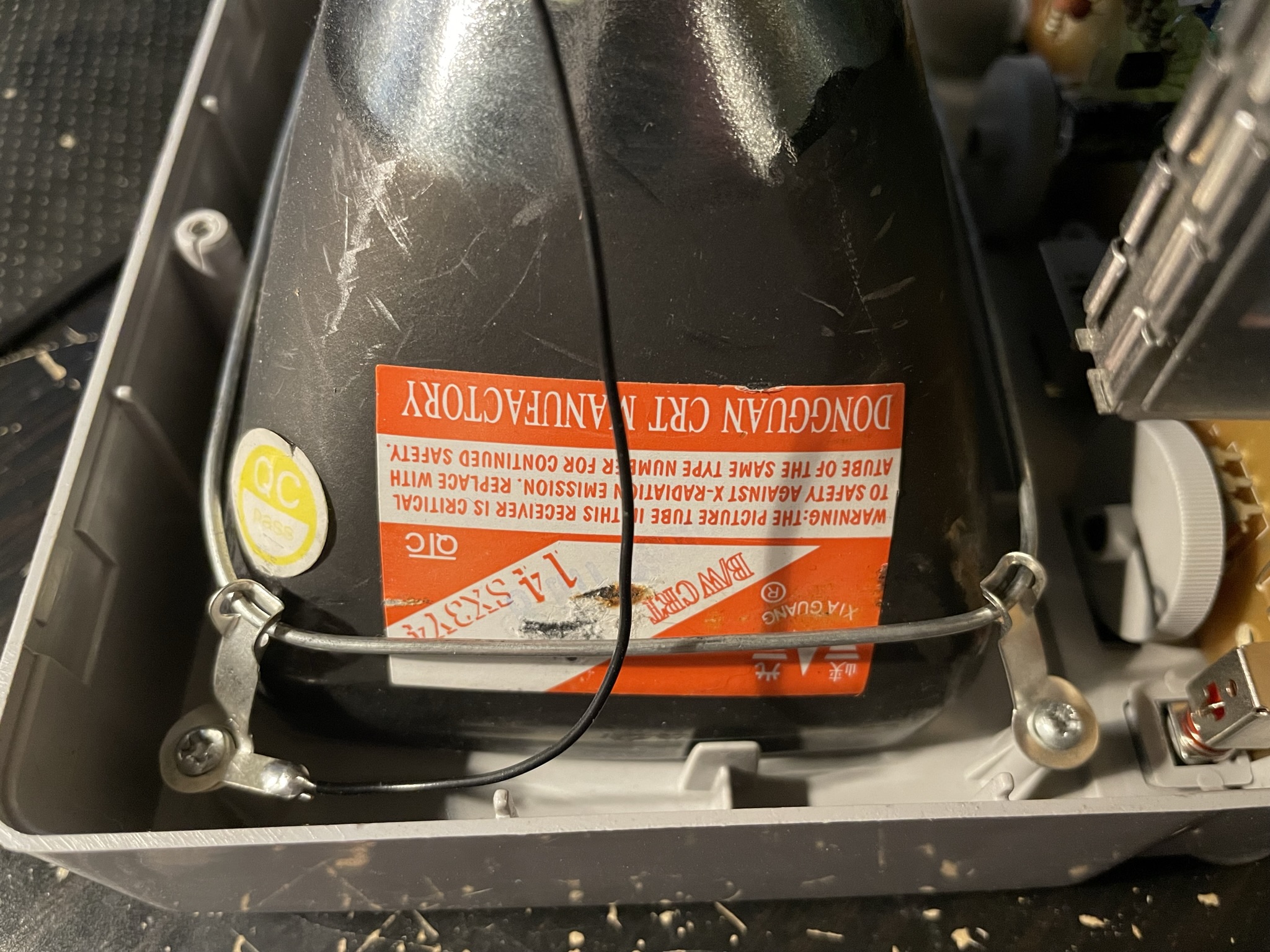

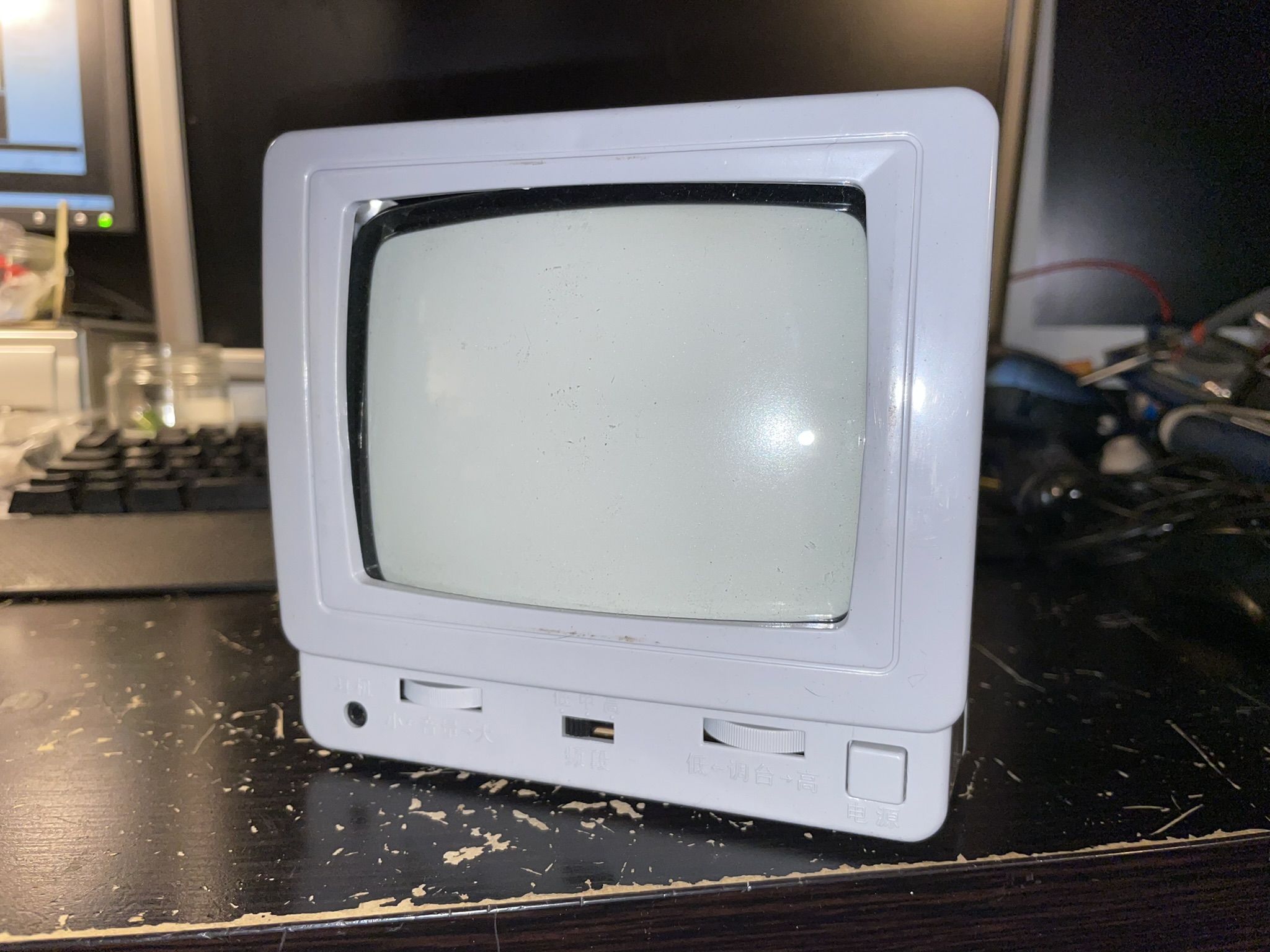

                              Je trouve que ce qui maintient le CRT en place est vraiment pas terrible. Le CRT est un peu de travers vu d’extérieur.
                              J’ai pensé que ça serait peut-être une bonne idée de faire un truc imprimé en 3D en TPU au lieu de ce machin en ferraille qui tient rien.

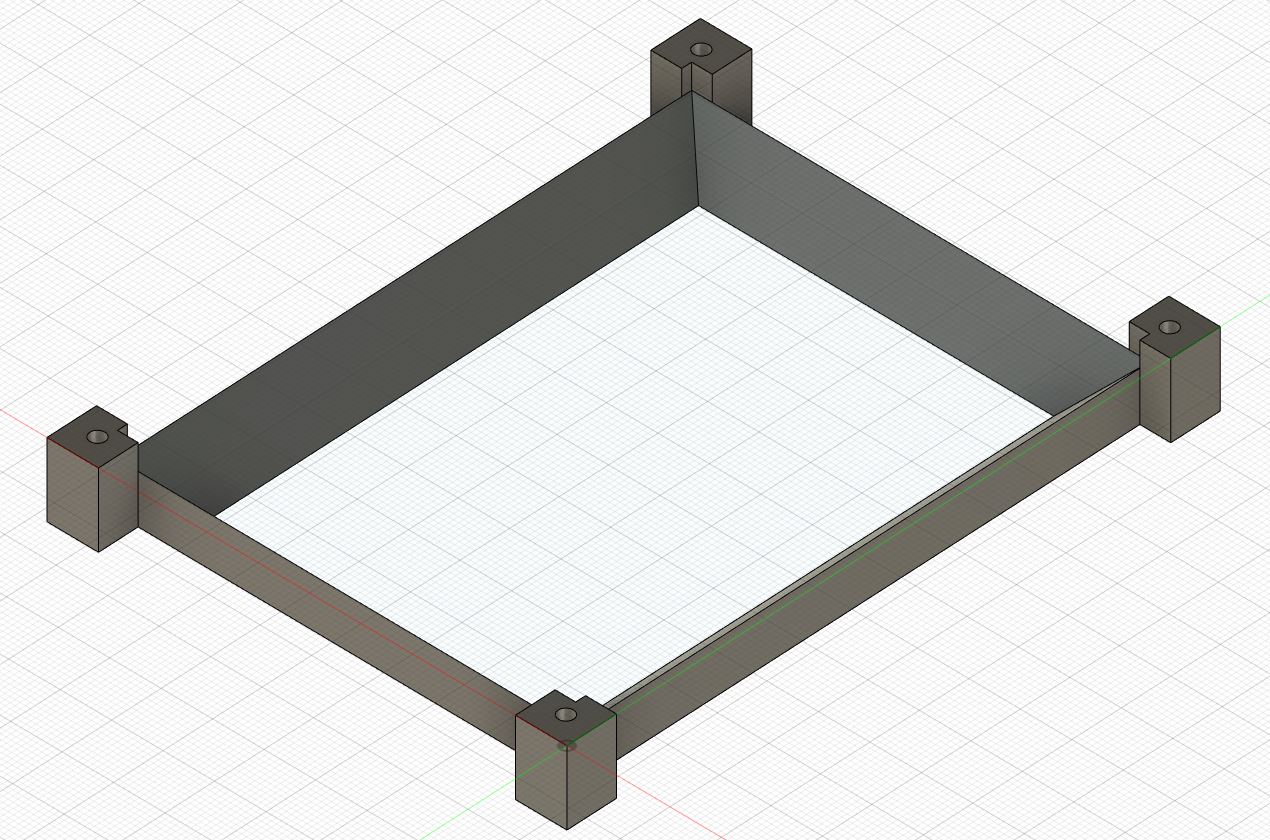

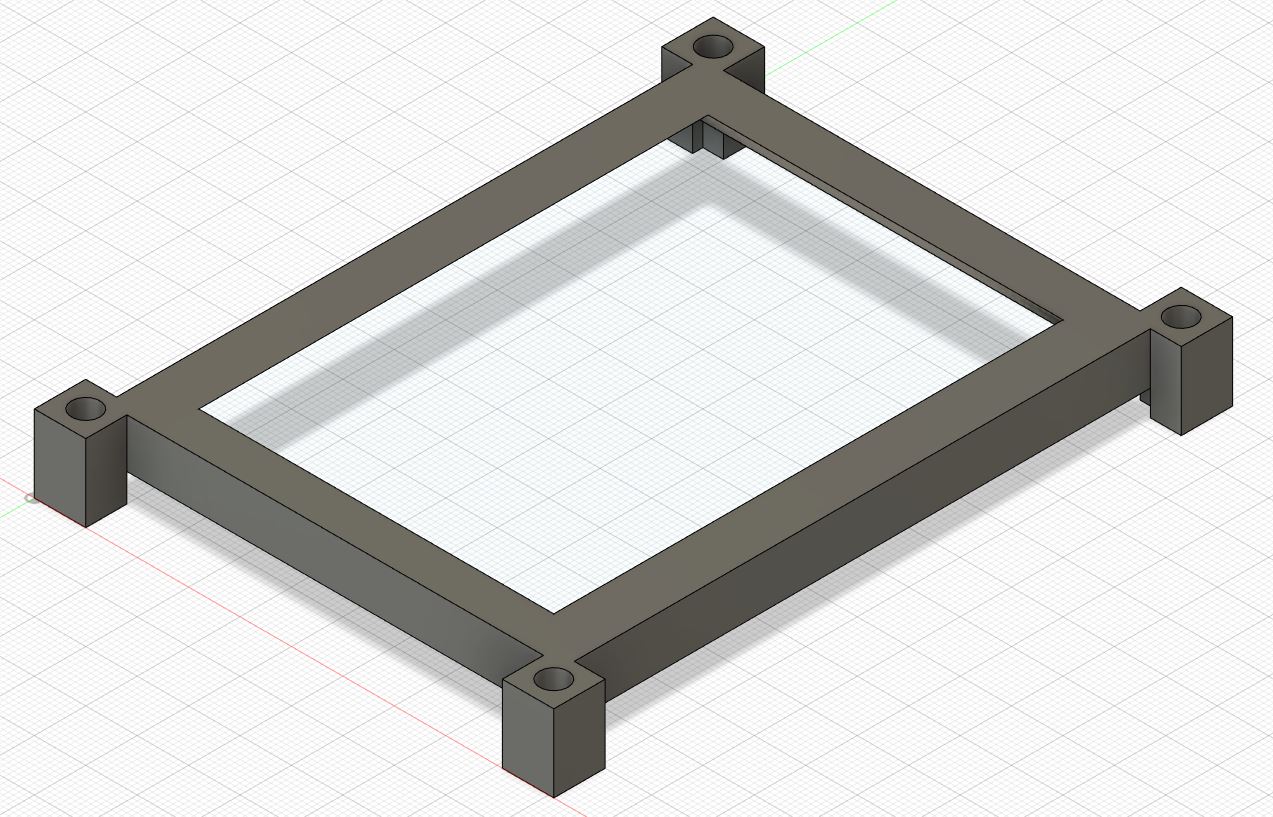

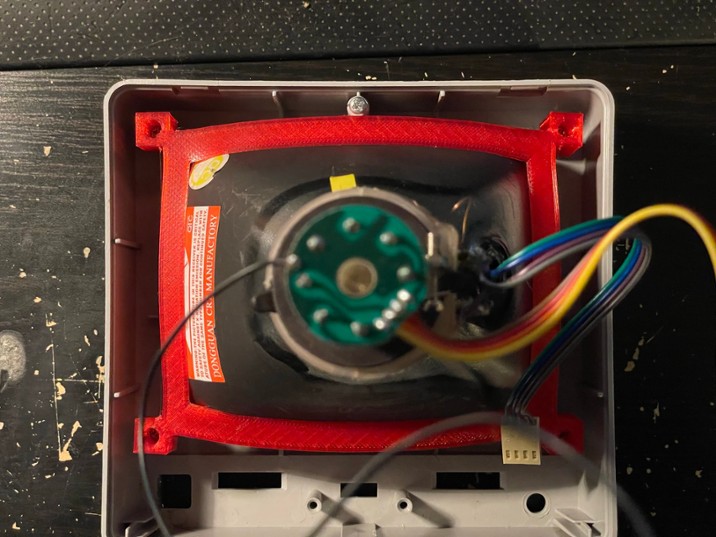

                              J’ai fait une première version de mon support pour le CRT sur Fusion360 :

                              Quelques corrections à faire :
                              - Il y a une liaison à la masse nécessaire avec une couche conductrice extérieure du tube. D’où le fait que l’ancien support soit en métal et relié à la masse.

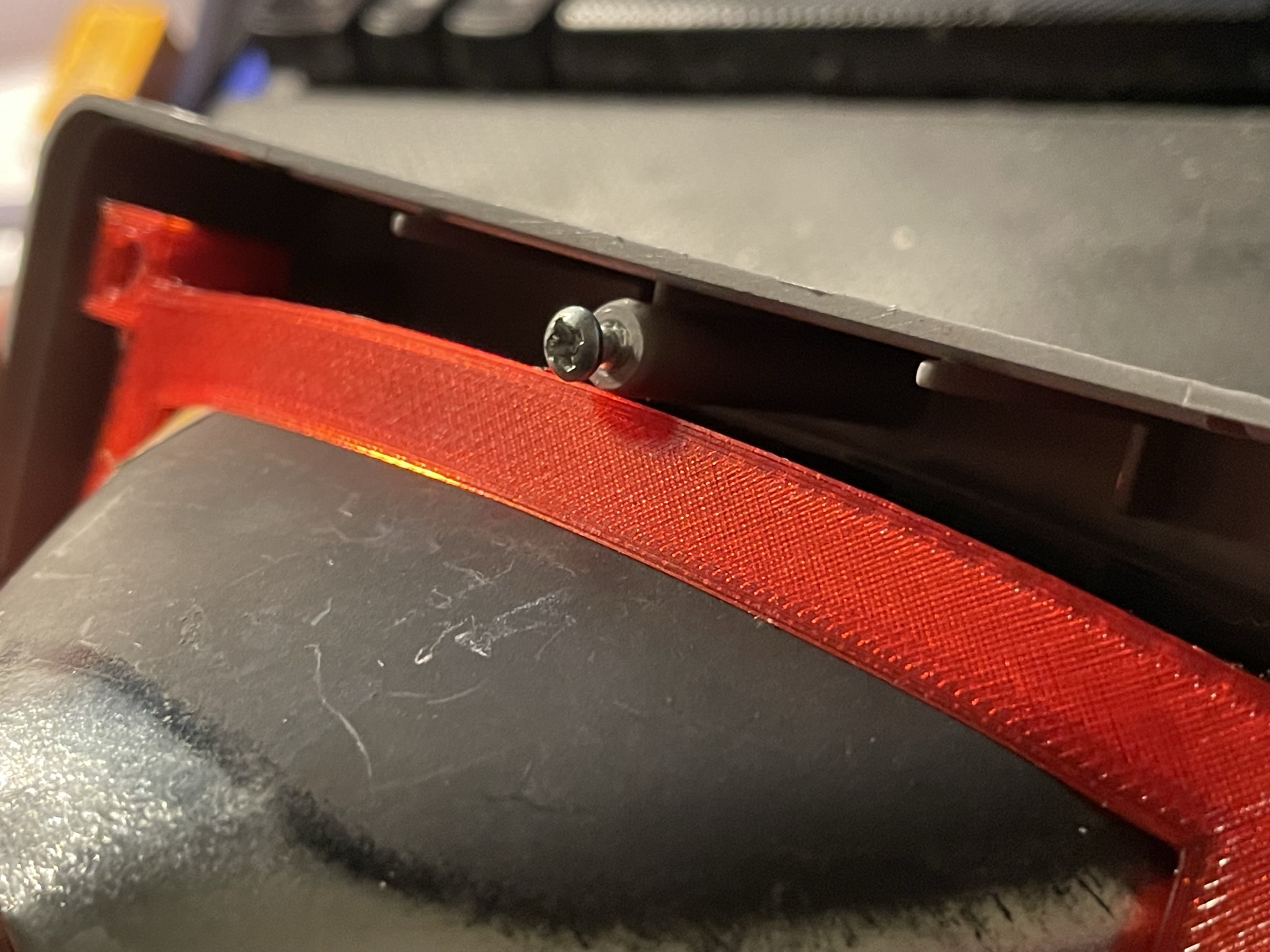

                              - Le support coince un peu avec la vis supérieure du boîtier

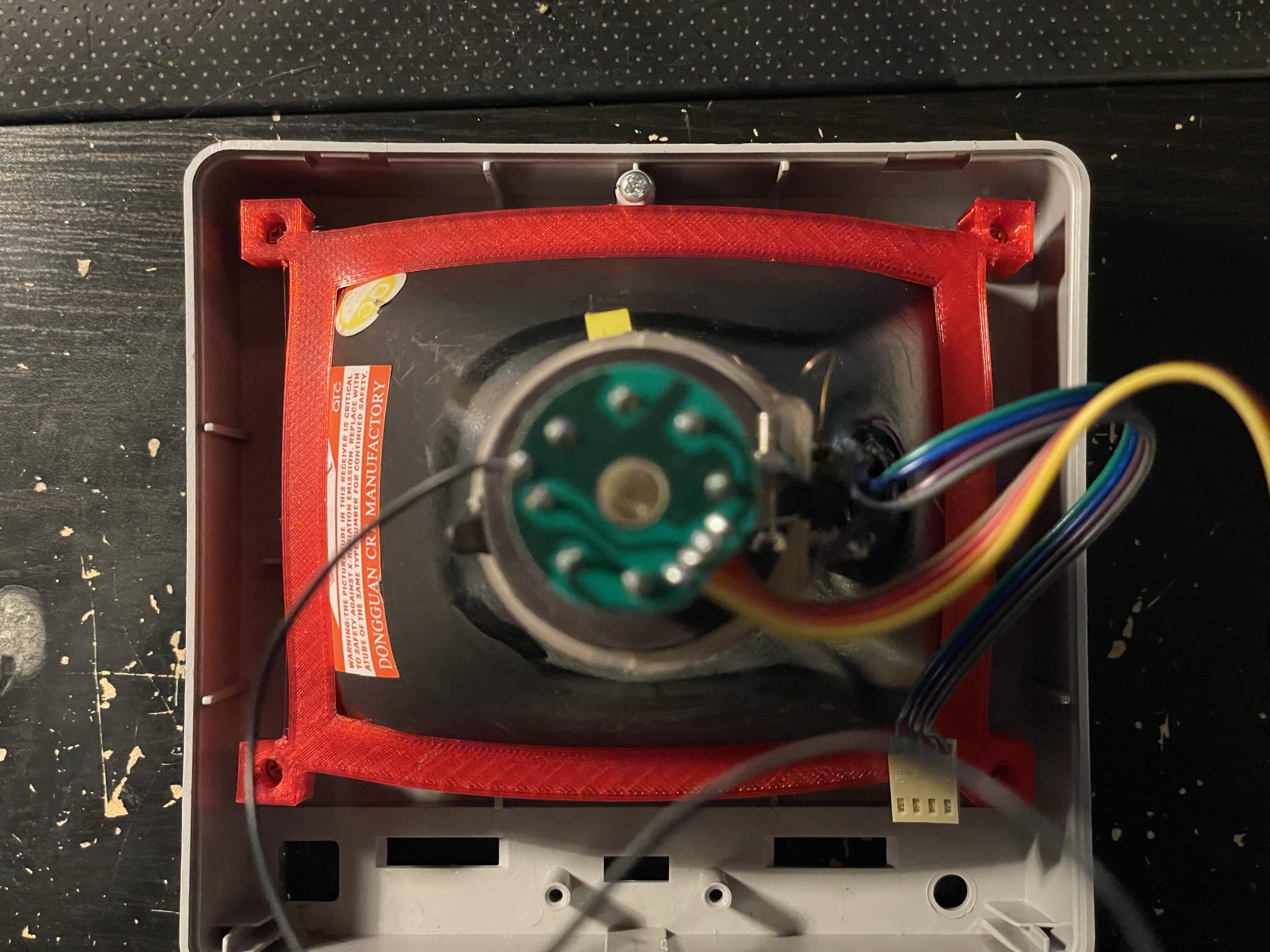

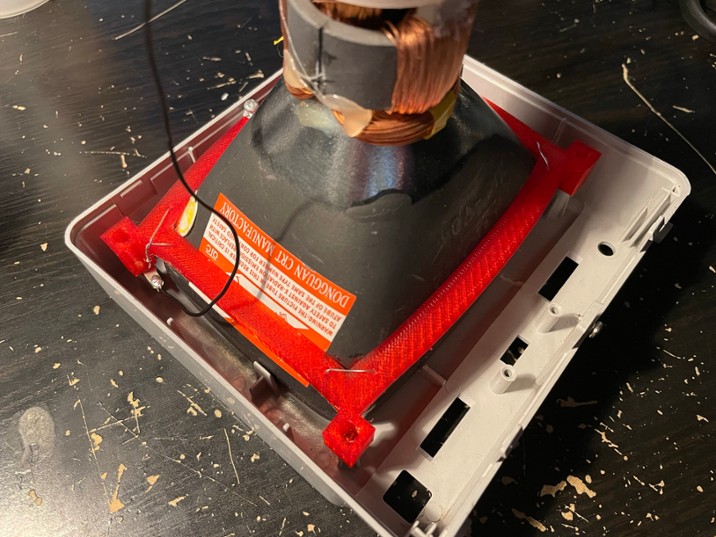

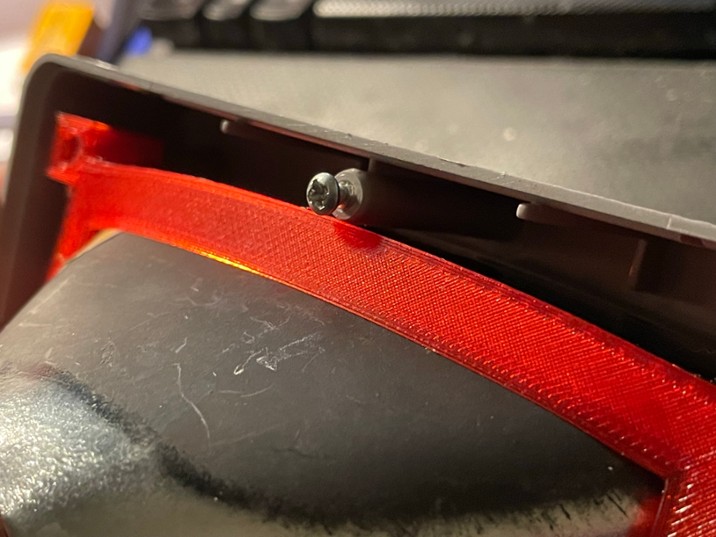

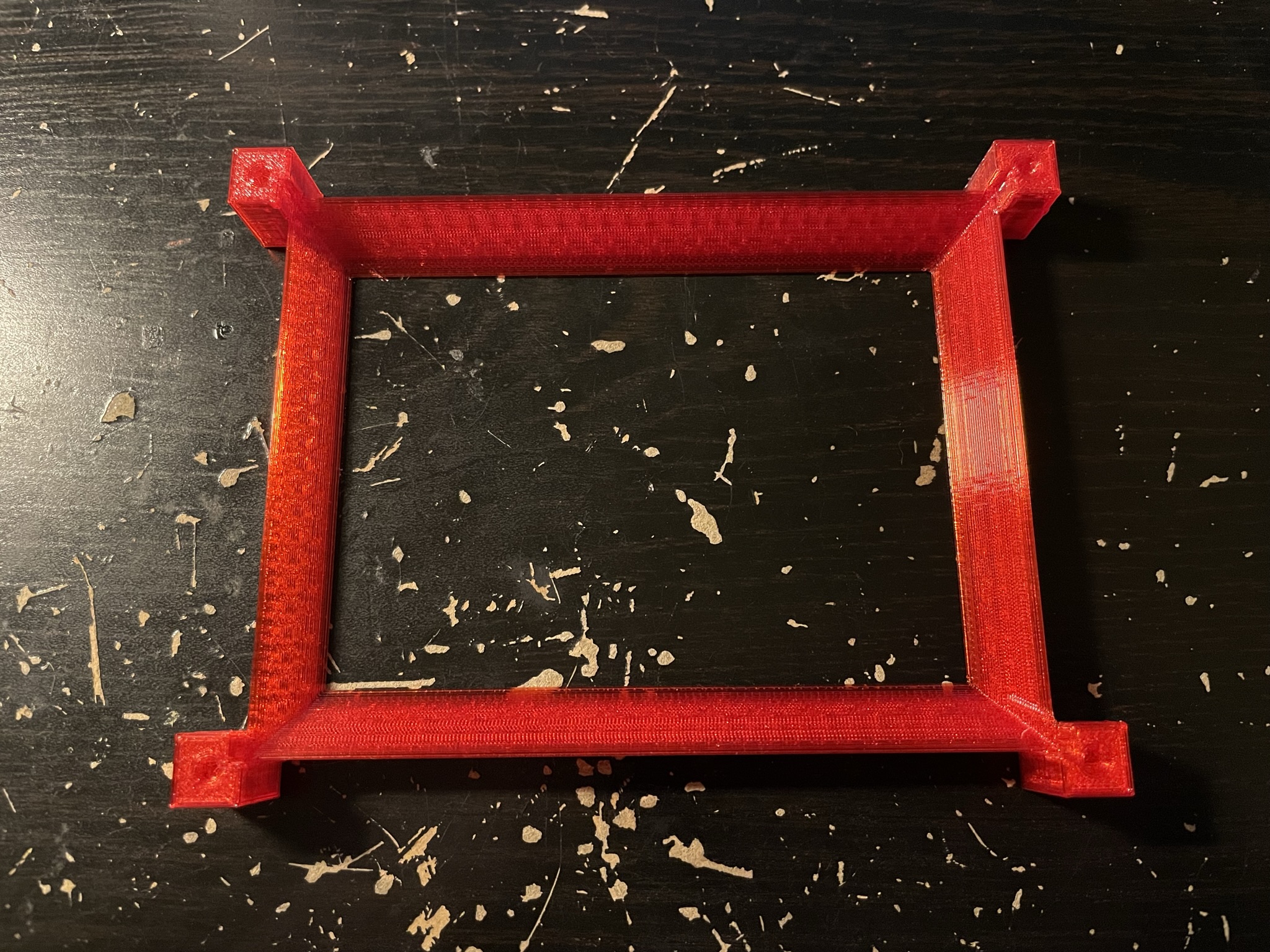

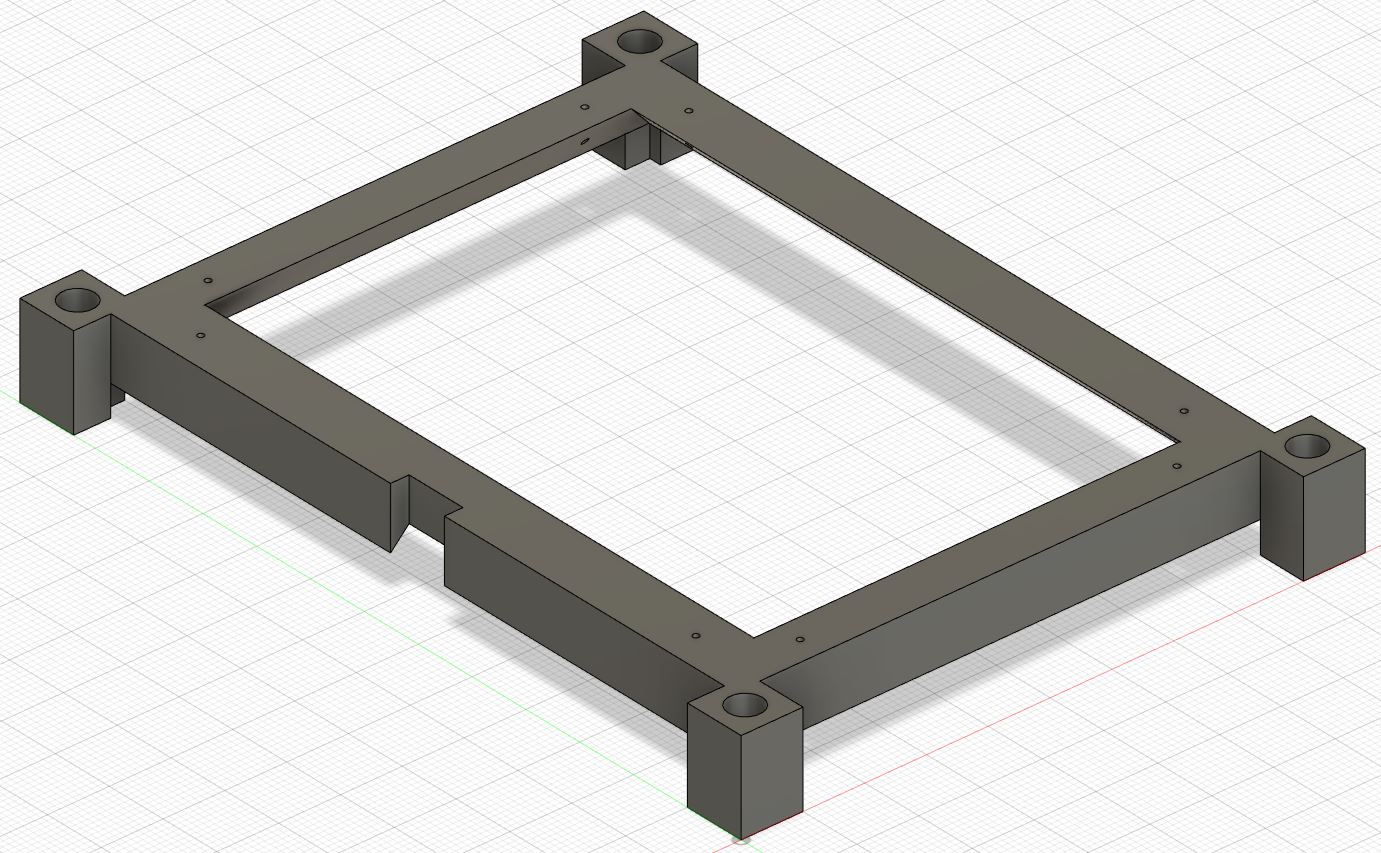

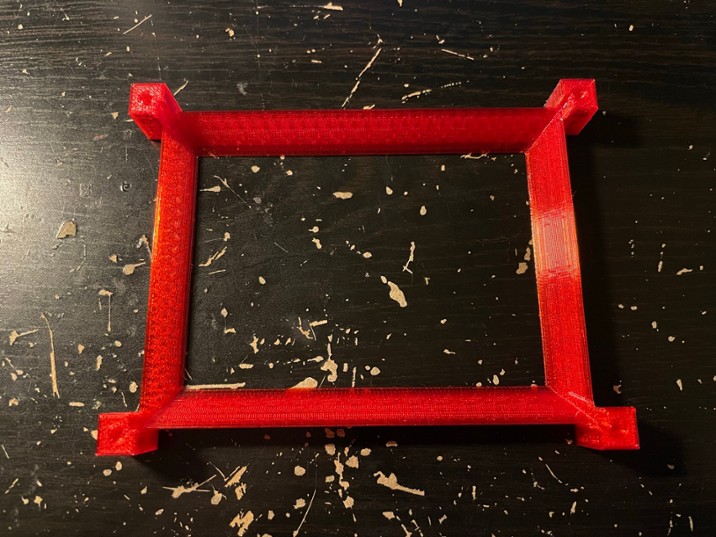

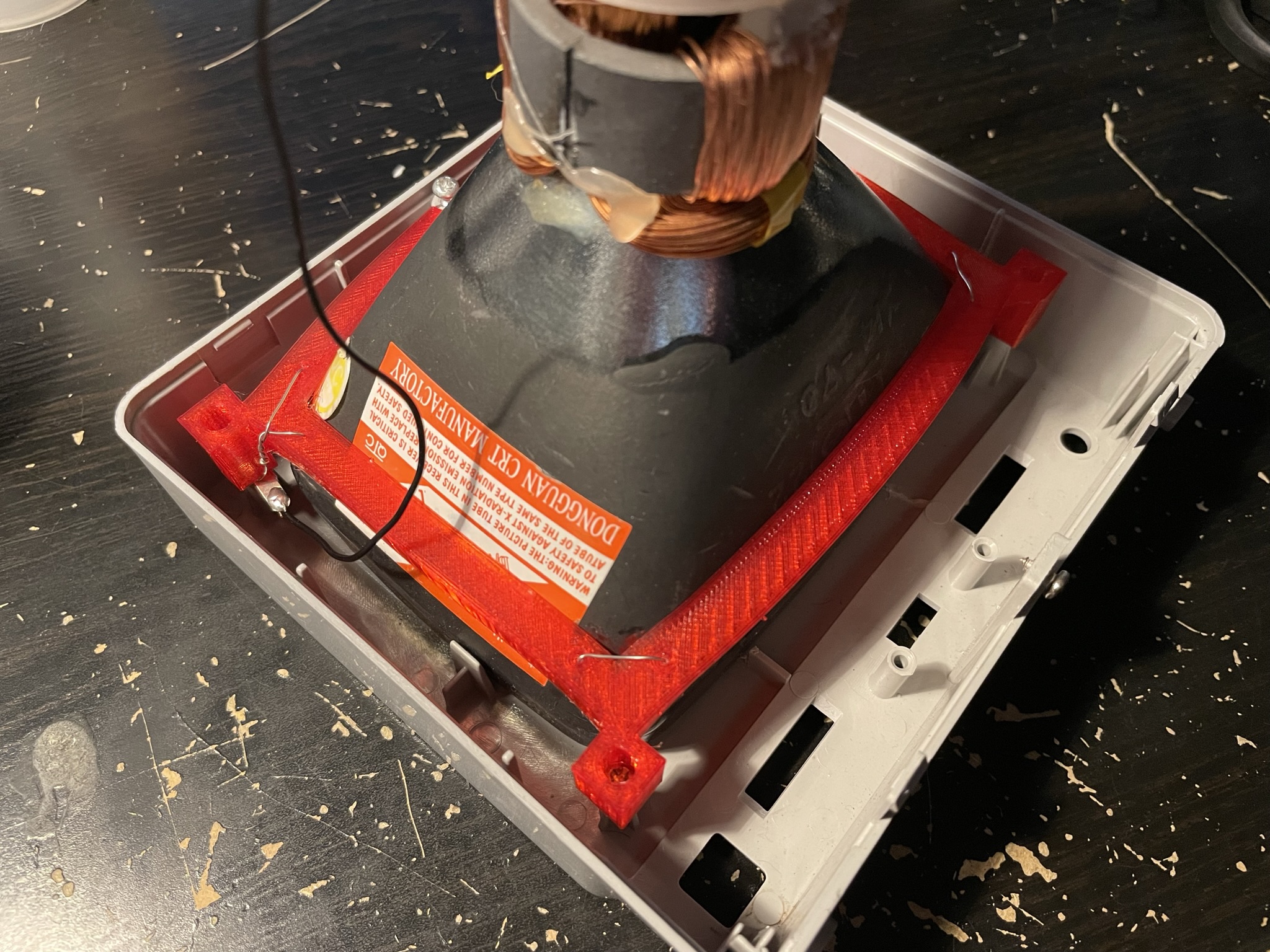

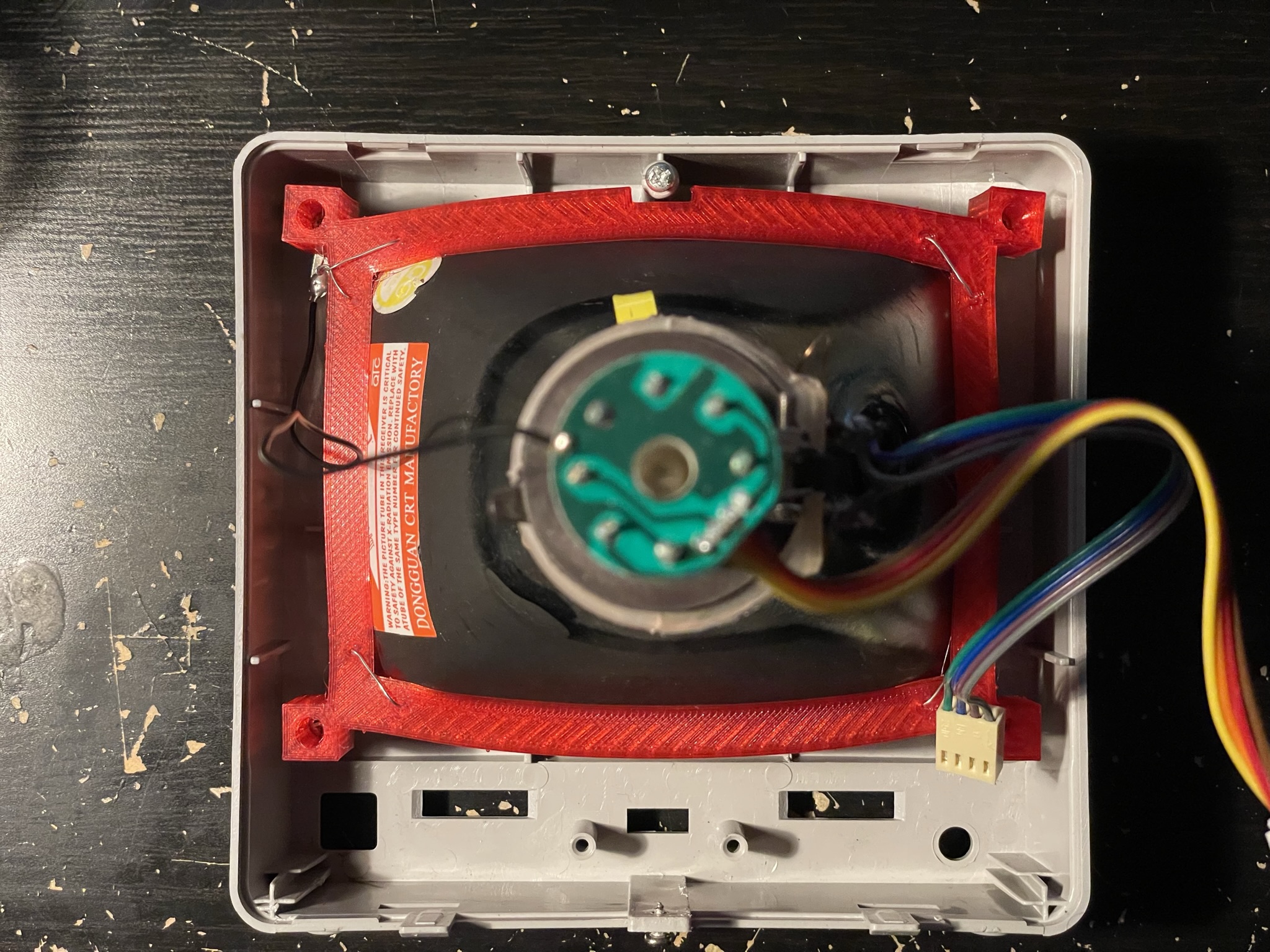

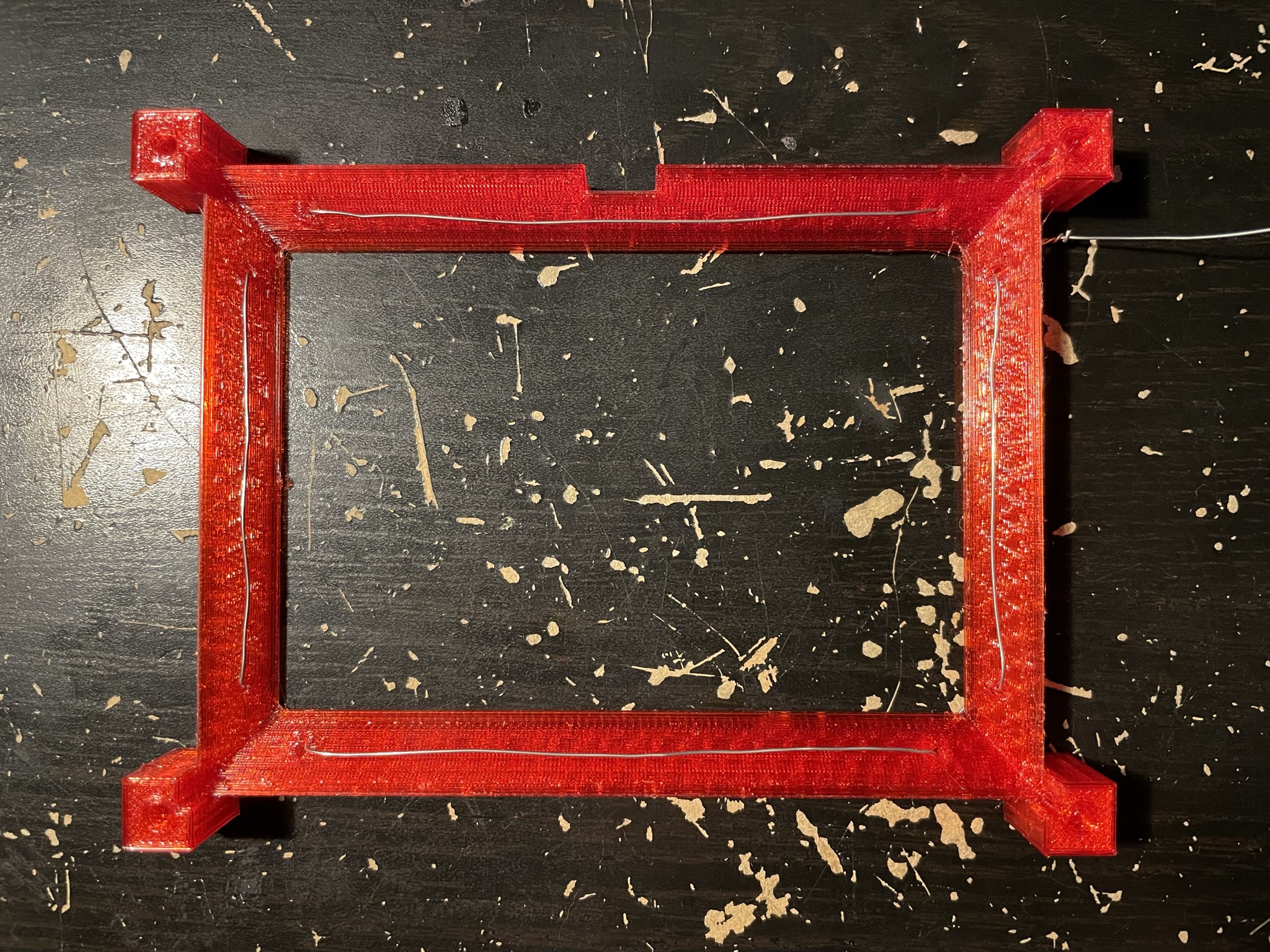

                              Environ 3-4h d’impression plus tard, une 2e version de mon support est terminée et elle est parfaite !
                              Le CRT tient désormais parfaitement en place !

                              Fichier STL : Support CRT télé en kit ZX2035.stl

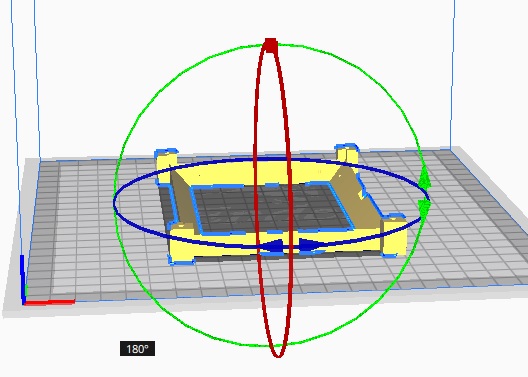

                              Attention, l’objet est à retourner à 180° dans Cura (ou autre logiciel de préparation d’impression 3D) pour une impression correcte avant de réaliser le fichier GCODE.



                              Bilan :
                              Est-ce que ce kit est bien ?
                              => Oui !
                              Est-ce que je le conseillerais à d’autres qui souhaitent le faire ?
                              => Oui !
                              Est-il facile ?
                              => Ce n’est pas un kit pour débutant. Vu que les informations fournis avec le kit ne sont pas énormes, il faut savoir identifier chaque composant. Il est préférable d’avoir avec soit un multimètre et savoir faire des soudures propres.
                              Est-ce que j’en referai une autre ?
                              => Très probablement :D
